Курсовая работа: Колёсные пары электровоза ВЛ-80Курсовая работа: Колёсные пары электровоза ВЛ-80
Государственное образовательное учреждение среднего профессионального образования САНКТ-ПЕТЕРБУРГСКИЙ ТЕХНИКУМ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА КУРСОВОЙ ПРОЕКТКолёсные пары электровоза ВЛ - 80 СОДЕРЖАНИЕ Введение 1 Назначение и конструкция 2. Условия работы на ТПС 3. Характерные неисправности и износы элементов конструкции. 4. Контроль технического состояния в эксплуатации. 5. Ведомость дефектации. 6. Технологическая карта: обточка без выкатки. 7. Карта эскизов 8. Технологическая инструкция: клеймение колёсных пар. 9. Организация рабочего места 10. Технологическое оборудование и средства технической диагностики. 11. Инструкция по технике безопасности Введение Из-за больших статических и динамических нагрузок, которые возникают в условиях эксплуатации колёсной пары, возникают различные дефекты. Для обеспечения надёжной работы на железной дороге создана система выявления дефектов колёсных пар. Основой такой системы является выявление дефектов колёсных пар. В эксплуатации колёсная пара испытывает статические и динамические нагрузки. Для грузовых вагонов норма статической нагрузки на рельсы от колёсной пары значительно меньше, чем у пассажирских и составляет 176,4 кН. Динамические силы взаимодействия между колесом и рельсом существенно возрастают. Как показывает анализ эксплуатации подвижного состава, это происходит в результате изменения жёсткости пути и увеличения дефектов на рельсах и колёсах. Наблюдения показали, что у поездов, которые обращаются на участках пути с железобетонными шпалами, колёса значительно чаще бракуют из-за дефектов поверхности катания колёс, чем колёса поездов, которые обращаются на участках с деревянными шпалами. Это происходит вследствие того, что жёсткость железобетонной шпалы по сравнению с деревянной в 2 раза больше, а зимой она возрастает ещё в 2 раза по сравнению с летом. Для уменьшения дефектов тормозного происхождения применяются композиционные колодки вместо чугунных. На прочность колеса помимо всего оказывает влияние и высокая температура, которая возникает при торможении, особенно в зоне перехода обода к диску. Температура в зоне обода и диска по мере уменьшения толщины обода, значительно увеличивается. А вследствие уменьшения толщины диска, радиальные напряжения в диске с внутренней стороны колеса к зоне перехода к ободу растут. В последнее время увеличилось число изломов дисков колёс, из-за увеличения загрузки вагонов. Применение роликовых подшипников в вагонных буксах привело к видоизменению шеек оси. Помимо совершенствования шеек оси, так же совершенствовались химический состав и механические свойства материала осей, а так же технология их изготовления. В 1976г. было освоено изготовление осей способом винтовой прокатки, что способствовало сокращению на 15% материала для изготовления колёсных пар. В последние годы участились случаи образования неравномерного проката колёс. Главным образом он возникает у колёс пассажирских вагонов из-за значительной перегрузки элементов колёсной пары и рельсового пути. При скорости движения более 120 км/ч возникают наибольшие силы и ускорения буксы и при этом влияние видов дефектов колёс сказывается в меньшей степени. Этот дефект возникает в основном из-за жёсткости пути, повышенной скорости и образования на поверхности катания колёс дефектов тормозного происхождения. Для анализа причин появления дефектов и разработки мер по их устранению, большое значение имеет классификация, которая устанавливает связь между характеристиками износа, повреждения колёсной пары и условий эксплуатации. Качество и эффективность ремонта во многом зависит от исполнителей и организаторов производства в колёсных цехах, от их знаний передовой технологии и профессионализма. Требования к колёсным парам в эксплуатации регламентированы: "Инструкцией осмотрщику вагонов" "Инструктивными указаниями по эксплуатации и ремонту вагонных букс с роликовыми подшипниками, при плановых ремонтах вагонов" "Инструктивными указаниями по эксплуатации и ремонту колёсных пар, при плановых ремонтах вагонов" 2. Назначение и конструкция Назначение. Колесные пары направляют электровоз или электропоезд по рельсовому пути, передают на автосцепку силу тяги, развиваемую локомотивом, и тормозную силу при торможении, воспринимают статические и динамические нагрузки, возникающие между рельсами и колесами, и преобразуют вращающий момент тягового двигателя в поступательное движение. Колесные пары жестко воспринимают все удары от неровностей пути в вертикальном и горизонтальном направлениях и сами жестко воздействуют на путь. 1 — ось, 2 и 5 — бандажи; 3 и 4 — зубчатые колеса, 6 — колесный центр коробчатого сечения; 7 фасонное установочное кольцо, 8 — отверстие для подачи масла на посадочную поверхность ступицы и оси перед распрессовкой колесного центра, 9 — втулка губчатого колеса; 10—венец зубчатого колеса; 11— лабиринтное кольцо редуктора. Технические данные колёсной пары. Диаметр колеса по кругу катания,мм…1250 Расстояние между
внутренними торцами бандажей, мм… Ширина бандаж мм……. Толщина нового бандажа

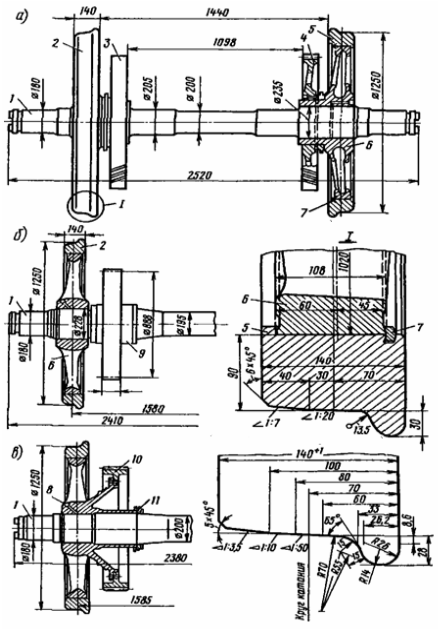

по кругу катания, мм… Ось колёсной пары кованная из специальной осевой стали. Для монтажа колёс, букс и двигателя она имеет буксовые, предподступичные, подступечные и моторно – осевые шейки. Все поверхности оси, за исключением торцов, шлифованные. Для увеличения усталостной прочности подступечные части, буксовые и моторно – осевые шейки оси подвергнуты упрочняющей накатке роликом. На буксовых шейках имеется резьба М170x3-6g для гаек, закрепляющих приставные кольца роликовых подшипников. На торцах оси нарезано по два отверстия М16-7Н для крепления планок, предохраняющих гайки от отвинчивания. После окончательной механической обработки ось проверяют дефектоскопом. Колёсные центры коробчатого сечения отлиты из стали 25ЛIII. Каждый колёсный центр подвергнут статической балансировке путём приварки накладок. На удлиненные ступицы центров напрессованы горячим способом зубчатые колёса 3 и 4. Бандажи 2 и 5 изготовлены из специальной стали (ГОСТ 398-81). Размеры его выполнены в соответствии с ГОСТ 3225-80, профиль бандажа ГОСТ 11018-87. Правильность профиля проверяют специальным шаблоном. Бандаж посажен на обод колёсного центра в горячем состоянии при температуре 250-300 °C. Для предупреждения сползания с колёсного центра бандаж застопорен кольцом 11 из стали специального профиля (ГОСТ 5267.10-78). Собранное кольцо с колёсным центром, бандажом, зубчатым колесом и бандажным кольцом напрессовано на ось с усилием 1080-1470кН (110-150 тс). Формирование колёсных пар произведено в соответствии с Инструкцией ЦТ 4351.
2. Условия работы на ТПС В процессе движения колёсные пары передают нагрузки от веса локомотива на рельсы, направляют движение локомотива вдоль рельсовой колеи и при приложении вращающих моментов от двигателей обеспечивают реализацию силы тяги. Поэтому колёсные пары являются наиболее важными элементами локомотива и от их состояния зависит безопасность движения локомотива. Кроме того колёсные пары воспринимают дополнительные динамические силы, связанные с колебаниями локомотива и ударами при движение по рельсовому пути, имеющему неровности, и при наличии неровностей имеющихся на поверхности колёсных пар, а также когда при колодочном торможении рабочая поверхность колеса взаимодействует с тормозной колодкой. При движении по рельсам на колёсные пары действуют статические и динамические силы, которые при взаимодействии колёс и рельс существенно зависят от неподрессоренных масс локомотива, значительную часть которых составляют массы колёсных пар. Для снижения этих сил целесообразно уменьшить массу колёсных пар с сохранением механической прочности колёс. Динамическое взаимодействие колеса и рельса вызывает в тележке изгибные колебания оси колесной пары. Такие колебания возникают также под действием сил, создаваемых колесами с некруглостями, собственных колебаний колесной пары или отдельных колес, нагрузок на кузов, сил, возникающих при торможении, и т. д. Частота колебаний увеличивается нелинейно по мере повышения скорости движения подвижного состава. Изгибные колебания оси проявляются в размахе колебаний буксы. Колебания колес, напрессованных на ось с натягом, приводят к возникновению динамических сил, действующих на путь, повышению напряжений изгиба оси колесной пары, а также являются причиной фрикционной коррозии и возникновения трещин в осях (при недостаточной усталостной прочности материала). Силы взаимодействия колёс и рельсов, обеспечивающие направление движения локомотива, зависят от конфигурации профиля бандажа, которую следует выбирать так, чтобы обеспечивалась безопасность движения и условия устойчивости колёс от схода с рельс. Взаимные проскальзывание колёс, связанные с разностью их диаметров, снижают реализуемую силу тяги. Поэтому целесообразно выбирать такой профиль колеса, чтобы износы поверхности катания в процессе эксплуатации были минимальными. В процессе эксплуатации колёсные пары в наибольшей степени подвержены износу от сил трения и коррозионному, а в меньшей – тепловому и электрокоррозионному и другим видам. Коррозия возникает как в результате метеорологических условий, так и в следствии обмывки узлов подвижного состава с использованием моющих средств. Для уменьшения дефектов тормозного происхождения применяются композиционные колодки вместо чугунных. На прочность колеса помимо всего оказывает влияние и высокая температура, которая возникает при торможении, особенно в зоне перехода обода к диску. Температура в зоне обода и диска по мере уменьшения толщины обода, значительно увеличивается. А вследствие уменьшения толщины диска, радиальные напряжения в диске с внутренней стороны колеса к зоне перехода к ободу растут. В последние годы участились случаи образования неравномерного проката колёс. Этот дефект возникает в основном из-за жёсткости пути, повышенной скорости и образования на поверхности катания колёс дефектов тормозного происхождения. Для анализа причин появления дефектов и разработки мер по их устранению, большое значение имеет классификация, которая устанавливает связь между характеристиками износа, повреждения колёсной пары и условий эксплуатации. Качество и эффективность ремонта во многом зависит от исполнителей и организаторов производства в колёсных цехах, от их знаний передовой технологии и профессионализма. 3. Характерные неисправности и износы элементов конструкции
Примечания: 1. Волосовинами называются продольные тонкие расслоения металла, получившиеся вследствие раскатки газовых пузырей или неметаллических включений, имевшихся в металле. 2.Под строчечным понимается расположение волосовин на поверхности оси по её образующей. 3.Волосовины, составляющие одну строчку и имеющие длину на шейке менее 10,0 мм, на подступичной и предподступичной части менее 15,0 мм и на средней части оси менее 25 мм. принимаются за одну волосовину длиной, равной общему отрезку прямой, на которой они расположены. 4.Расположение волосовин, при котором в любом месте их число на площади размером 50 Х 50 мм превышает 5 шт. считается скученным. При этом волосовины длиной до 1.0 мм при нестрочечном их расположении не учитываются. 5.У забракованной оси поверхность шеек, клейма и знаки зарубить крестообразно зубилом. 6. Под раковиной понимается дефект металлургического происхождения в виде неметаллических включений (песка, шлака), закатанных внутрь металла, и пустот от усадки металла при неравномерном остывании, выходящих на поверхность катания колеса по мере его износа. 7. Под выщербинами понимается выкрашивание кусочков металла на поверхности катания. 8. У забракованного бандажа клейма и знаки зарубить крестообразно зубилом. 9. Под пленой понимается тонкое, местное «языкообразное» отслоение металла частично соединенное с основным металлом, располагается только с наружной боковой поверхности обода колеса. 10. У забракованных колёсных центров зубчатых и цельнокатаных колёс и венцов клейма и знаки зарубить крестообразно зубилом 11.Под закатом понимаются кольцевые наплывы металла в виде пленообразных складок. 4. Контроль технического состояния в эксплуатации Колёсные пары в эксплуатации и при ремонте подвергают осмотру под локомотивом, обыкновенному и полному освидетельствованию, а также освидетельствованию с выпрессовкой оси. Осмотр колёсных пар выполняют при каждом техническом обслуживании тягового подвижного состава, а также после крушения, аварии, столкновения или схода его с рельс. В эксплуатации осмотр колёсных пар выполняет локомотивная бригада в депо, при приёмке и сдаче тягового подвижного состава в ПТОЛ (пунктах технического обслуживания локомотива), при каждом техническом обслуживании ТО – 1 локомотива и ТО – 1, ТО 2 электропоезда. При технических обслуживаниях ТО – 2, ТО – 3 локомотивов и текущих ремонтах ТР -1, ТР – 2, ТР – 3 тягового подвижного состава осмотр колёсных пар производят ремонтные бригады с участием мастеров и приёмщиков локомотивов. Во время осмотра проверяют плотность посадки и наличие сдвига бандажа на колесном центре. Ослабление бандажа обнаруживается по глухому дребезжащему звуку при обстукивании бандажа слесарным молотком. Сдвиг бандажа определяют по расхождению контрольных отметок на бандаже и центре колеса. Признаками ослабления бандажа могут быть выделение смазки и ржавчины по окружности в месте прилегания бандажа к ободу колесного центра. При осмотре колёсных пар устанавливают, нет ли на бандажах трещин, выбоин (ползунов) плен, раздавленностей, вмятин, отколов, раковин, выщербин, ослабления бандажей на ободе центра, их сдвига или ослабления бандажного кольца. При ремонте и техническом обслуживании ТО – 3 шаблоном измеряют прокат и толщину гребня. Бандажным толщиномером определяют толщину бандажа. Специальным шаблоном проверяют профиль бандажа, убеждаются в отсутствии вертикального подреза его гребня, также в отсутствии остроконечного наката. Толщиномером определяют местный наплыв металла на наружной боковой поверхности бандажа. У колёсных центров выявляют возможные трещины в ступицах, дисках, спицах и ободах, признаки ослабления или сдвига ступиц на оси. Убеждаются в отсутствии на открытых частях осей поперечных, косых или продольных трещин, плен, протёртых мест и других дефектов. Устанавливают, нет ли трещин кожухов зубчатой передачи и течи смазки. При текущих ремонтах ТР -1 и ТР -2 осматривают зубчатую передачу со съёмом кожуха редуктора, проверяют состояние зубьев. Износ зубьев контролируют зубомером, боковые зазоры в передачи - плоским щупом, радиальные – специальным полукруглым щупом или свинцовыми прокладками. Общий боковой зазор δ + δ должен быть 0.34-0.50 мм, а радиальный - не менее чертёжного с разницей для одной колёсной пары не более 1 мм. Дефекты, обнаруженные при осмотре колёсных пар, записывают в книгу ремонта. Бандажи проверяют не только при плановых ремонтах, но и в конце каждого месяца для уточнения плана постановки тяговог подвижного состава на ремонты ТР -1, ТР – 2 и на обточку бандажей (ТО – 4). Освидетельствование колесных пар проводят работники локомотивных депо (заместитель начальника депо по ремонту, главный инженер, приёмщик локомотивов, мастер), сдавшие испытания в службе локомотивного хозяйства Управления дороги и получившие удостоверение на право освидетельствования. Для работников депо, не производящих ремонт колёсных пар со сменой элементов, испытание проводит отделение дороги. Обыкновенное освидетельствование колесных пар проводят при всех случаях их подкатки под ТПС в депо, за исключением подкатки под ТПС колесной пары, если после ее формирования или проведения полного освидетельствования прошло более 2 лет. При этом дату формирования и освидетельствования устанавливают по данным формуляра (технического паспорта) на колесную пару, а также после крушения, аварии и схода с рельсов при скорости более 10 км/ч, если при осмотре не выявились повреждения составных частей колесной пары, требующие их замены. Оно включает в себя все проверки, предусмотренные осмотром колёсных пар локомотивов и моторвагонного подвижного состава. Перед обыкновенным освидетельствованием колёсную пару тщательно очищают от грязи и смазки керосином или обмывают в моечной машине. Затем производят дефектоскопию осей. Проверяют соответствие размеров всех элементов колёсной пары установленным нормам допусков и износов, наличие установленных клейм и знаков, состояние пружинных пакетов и заклёпок зубчатых колёс колёсных пар электровозов, а также болтов, крепящих зубчатое колесо к центру колёсной пары. Контролируют состояние зубьев, плотность посадки косозубых колёс, разбирают и осматривают роликовые подшипники, а также опоры редуктора в соответствии с Инструкцией по содержанию роликовых подшипников локомотивов и моторподвижного состава. Колёсные пары после обыкновенного освидетельствования не клеймят. Результаты освидетельствования заносят в журналы утверждённой МПС России формы и в технический паспорт колёсной пары. После проведения обыкновенного освидетельствования все колёсные пары должны соответствовать нормативно-технической документации, а также чертежам и требованиям стандартов и должна быть принята мастером и приемщиком локомотивов. Полное освидетельствование колёсных пар выполняют на заводах при ремонтах тягового подвижного состава, связанных с выкаткой колёсных пар, сменой хотя бы одного элемента, при неясности клейм и знаков последнего полного освидетельствования, при наличии повреждения колёсной пары после крушения, аварии, столкновения или схода локомотива. Допускается производство полного освидетельствования колёсных пар в дорожных колёсных мастерских. Перед освидетельствованием с колёсной пары снимают подшипники качения и тщательно их обмывают. В отличии от обыкновенного при полном освидетельствовании очищают колёсные пары от краски до металла, проверяют ультразвуковым дефектоскопам подступечные части, осматривают пружинные пакеты и пазы зубчатых колёс электровозных колёсных пар со снятием боковых шайб. При обнаружении трещин в подступечной части оси её выпрессовывают. Освидетельствование колёсной пары с выпрессовкой оси проводят во всех случаях непрозвучивания оси ультразвуком при их полном освидетельствовании, при необходимости снятия одновременно обоих центров, а также при отсутствии или неясности клейм формирования, если такого вида освидетельствование колёсной пары ещё не проводилось. При этом производят все работы, предусмотренные для полного освидетельствования, а также выпрессовывают ось, проверяют магнитным дефектоскопом ее подступичные части для выявления поверхностных трещин, после чего на ось наносят клейма и знаки освидетельствования с выпрессовкой оси. Результаты полного освидетельствования и освидетельствования с выпрессовкой оси записывают в специальный журнал и технический паспорт колёсной пары. После устранения при ремонте всех обнаруженных износов и дефектов на левом торце оси наносят клеймо полного освидетельствования. При освидетельствовании с выпрессовкой оси дополнительно ставят второе клеймо в виде знака «Д» в кружочке. Если на этом торце оси все секторы заполнены клеймами, то старые клейма заделывают электронаплавкой и после обработки торцевой поверхности на станке наносят новые клейма. В большинстве депо колёсные пары ремонтируют без смены элементов с выполнением обыкновенного освидетельствования. Ремонт колёсных пар со сменой элементов и полное освидетельствование с выпрессовкой оси производят, как правило, на ремонтных заводах и в некоторых наиболее оснащённых депо, имеющих необходимое для этого оборудование и инструмент.
5. Ведомость дефектации

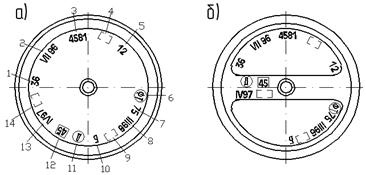

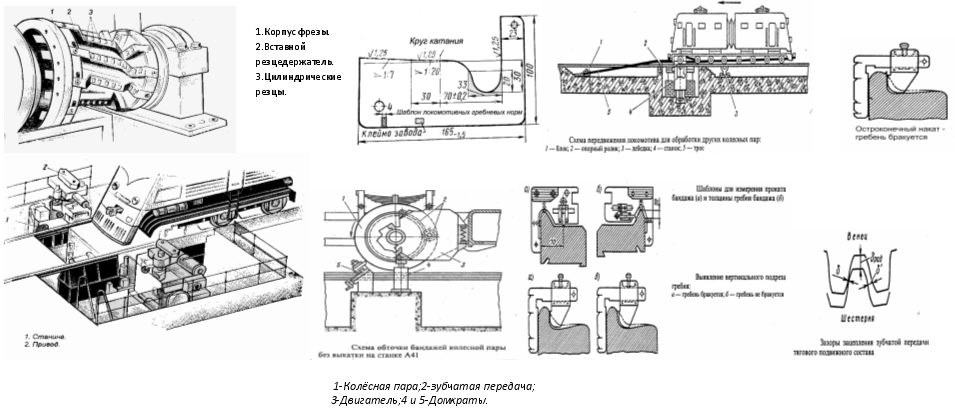

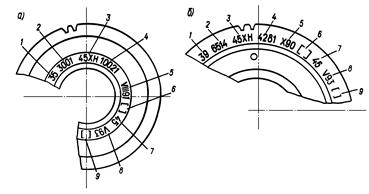

8. Технологическая инструкция: клеймение колёсных пар При ремонте и полном освидетельствовании колесных пар применяются следующие знаки и клейма: - клеймо в форме прямоугольника с закругленными углами, указывающее присвоенный условный номер ремонтному пункту; - цифры и буквы для обозначения даты (месяца и две последние цифры года) и других данных (цифры и буквы должны быть высотой от 6 до 10 мм, согласно действующим стандартам, техническим условиям и чертежам); - клеймо приемки («Серп и молот») или прямоугольник с номером и серпом и молотом; - клеймо контрольного мастера службы технического контроля (требования к клейму службы технического контроля устанавливаются ремонтным пунктом, производящим ремонт); - клейма в форме круга с буквами, обозначающими метод формирования колесной пары: «Ф» прессовый, «ФТ» тепловой или «ТК», «ТЗ» комбинированный («ТК» - тепловой метод посадки колесных центров или колес, «ТЗ» - тепловой метод посадки зубчатых колес); - клеймо в форме круга с буквой «Б», обозначающее балансировку колесной пары; - клеймо в форме круга с буквой «Д», обозначающее переформирование колесной пары, выпрессовку оси и сборку колесной пары прессовым методом, «ДТ» - тепловым методом, «ДТК» «ДТЗ» - комбинированным методом («ДТК» - тепловой метод посадки колесных центров или колес, «ДТЗ» - тепловой метод посадки зубчатых колес); - клеймо в форме круга с буквами «ЛД», обозначающее перепрессовку левого, с буквами «ПД» - правого колесного центра или цельнокатаного колеса, с буквами «ЛЗД» - левого, с буквами «ПЗД» - правого зубчатого колеса; - клеймо в форме круга с буквами «ЛДТ», обозначающее сборку после распрессовки тепловым методом левого, с буквами «ПДТ» – правого колесного центра или цельнокатаного колеса, с буквами «ЛЗДТ» левого, с буквами «ПЗДТ» - правого зубчатого колеса; - клеймо в форме круга с буквами, обозначающими замену оси на вновь изготовленную и метод формирования колесной пары: «СОФ» – прессовый, «СОФТ» тепловой или «СОТК», «СОТЗ» комбинированный («СОТК» – тепловой метод посадки колесных центров или колес, «СОТЗ» – тепловой метод посадки зубчатых колес); - клеймо в форме круга с буквами «СБ», обозначающее замену бандажей; Составные части колесных пар с несоответствующими знаками клеймения и маркировки в ремонтное производство не допускаются. Необработанные (в черном виде) оси на средней или подступичной части должны иметь знаки и клейма в соответствии с рисунком 1 1 — условный номер предприятия-изготовителя, 2 — месяц (римскими цифрами) и год (две последние цифры изготовления), 3 — номер плавки, 4 — клейма приемки, 5 — порядковый номер оси, 6 — год (две последние цифры) Рисунок 1 – Знаки и клейма на необработанной оси колесной пары Окончательно обработанные оси на правом торце должны иметь знаки и клейма в соответствии с рисунками 2, 3, 4. а —тепловоза с наружными буксовыми шейками и торцовым упором скольжения; б — электровоза на подшипниках качения без торцового упора: 1 — условный номер предприятия-изготовителя необработанной оси; 2 — месяц (римскими цифрами) и год (две последние цифры) изготовления необработанной оси; 3 — порядковый номер оси; 4 — клейма технического контроля предприятия-изготовителя и представителя приемки, проверивших правильность переноса маркировки с необработанной оси и принявших обработанную ось; 5 — условный номер предприятия-изготовителя, обработавшего ось; 6 – клейма метода формирования колесной пары («ФТ» – тепловой, «Ф» – прессовый, «Ф» и «ТЗ» – комбинированный при прессовом методе посадки колес (колесных центров) и тепловом методе посадки зубчатого колеса на ось, «ТК» и «Ф» – комбинированный при тепловом методе посадки колес (колесных центров) и прессовом методе посадки зубчатого колеса на ось) или клеймо замены оси на вновь изготовленную («СО»); 7 – условный номер предприятия, производившего сборку колесной пары; 8 – месяц (римскими цифрами) и год (две последние цифры) сборки колесной пары; 9 – клейма технического контроля предприятия-изготовителя и представителя приемки, принявших колесную пару; 10 – клеймо балансировки; 11 – клейма переформирования колесной пары; 12 – номер ремонтного пункта, производившего переформирование; 13 – месяц (римскими цифрами) и год (две последние цифры) переформирования; 14 – клейма технического контроля ремонтного пункта и приемщика локомотивов (инспектора-приемщика), принявших колесную пару после переформирования Рисунок 2 Знаки и клейма на правом торце оси колесной пары 1 – условный номер предприятия-изготовителя необработанной оси; 2 – месяц (римскими цифрами) и год (две последние цифры) изготовления необработанной оси; 3 – порядковый номер оси; 4 – клейма технического контроля предприятия-изготовителя и представителя приемки, проверивших правильность переноса маркировки с необработанной оси и принявших обработанную ось; 5 – условный номер предприятия-изготовителя, обработавшего ось; 6 – клейма метода формирования колесной пары («ФТ» – тепловой, «Ф» – прессовый, «Ф» и «ТЗ» – комбинированный при прессовом методе посадки колес (колесных центров) и тепловом методе посадки зубчатого колеса на ось, «ТК» и «Ф» – комбинированный при тепловом методе посадки колес (колесных центров) и прессовом методе посадки зубчатого колеса на ось) или клеймо замены оси на вновь изготовленную («СО»); 7 – условный номер предприятия, производившего сборку колесной пары; 8 – месяц (римскими цифрами) и год (две последние цифры) сборки колесной пары; 9 – клейма технического контроля предприятия-изготовителя и представителя приемки, принявших колесную пару; 10 – клеймо балансировки; 11 – клейма переформирования колесной пары; 12 – номер ремонтного пункта, производившего переформирование; 13 – месяц (римскими цифрами) и год (две последние цифры) переформирования; 14 – клейма технического контроля ремонтного пункта и приемщика локомотивов (инспектора-приемщика), принявших колесную пару после переформирования. Рисунок 3 – Знаки и клейма на правом торце оси колесной пары локомотива с торцовыми упорами качения 1 – клеймо технического контроля; 2 – клейма технического контроля предприятия-изготовителя и представителя приемки, проверивших правильность переноса маркировки с необработанной оси и принявших обработанную ось; 3 – условный номер предприятия, производившего обработку оси и перенесшего знаки маркировки; 4 – порядковый номер оси, начинающийся с номера предприятия-изготовителя поковки; 5 клейма инспектора приемщика; 6 год (две последние цифры) изготовления; 7 клейма формирования и балансировки; 8 условный номер предприятия, сформировавшего колесную пару; 9 клеймо технического контроля; 10 дата формирования. Рисунок 4 – Знаки и клейма на правом торце оси колесной пары МВПС Бандажи на боковой наружной грани должны иметь знаки и клейма в соответствии с рисунком 5 1 – условный номер предприятия изготовителя, 2 – год (две последние цифры) изготовления, 3 – марка бандажа, 4 – номер плавки, 5 клейма приемки, 6 – порядковый номер бандажа по системе нумерации предприятия-изготовителя. Рисунок – 5 Знаки и клейма на наружной грани бандажа На импортных бандажах наносятся следующие знаки: знак фирмы, две последние цифры года изготовления, номер плавки, номер бандажа. При сквозной нумерации плавок (не по годам) год изготовления не наносится. Порядковый номер бандажа отдельными фирмами не наносится. Литые центры на наружной стороне ступицы или диска должны иметь знаки и клейма в соответствии с рисунком 6. Размещение и размеры знаков маркировки – по рабочим чертежам центров. а) б) а на дисковом центре, б – на спицевом центре 1 – условный номер предприятия-изготовителя, 2 – год (две последние цифры) изготовления, 3 – порядковый номер центра по системе нумерации предприятия-изготовителя, 4 – обозначение марки стали, 5 – клейма технического контроля предприятия- изготовителя и представителя заказчика Рисунок 6 Знаки и клейма на колесном центре Цельнокатаные колеса на наружной боковой поверхности обода должны иметь знаки и клейма в соответствии с рисунком 7. 1 – год (две последние цифры) изготовления, 2 – марка стали, 3 – номер плавки, 4 – условный номер предприятия-изготовителя, 5 – клейма технического контроля предприятия-изготовителя и представителя заказчика, 6 – порядковый номер колеса по системе нумерации предприятия-изготовителя 7– дополнительный код, обозначающий собственность колес стран СНГ и Балтии Рисунок 7 Знаки и клейма наружной боковой поверхности обода цельнокатаного колеса Зубчатое колесо или венец ТПС должны иметь знаки и клейма в соответствии с рисунком 8 а — на зубчатом колесе; б — на венце зубчатого колеса 1 – условный номер предприятия-изготовителя, 2 порядковый номер зубчатого колеса (венца), 3 марка стали, 4 номер плавки, 5 месяц (римскими цифрами) и год (две последние цифры) изготовления, 6 клейма технического контроля предприятия-изготовителя и представители заказчика, 7 условный номер предприятия, проводившего установку зубчатого колеса или венца, 8 месяц (римскими цифрами) и год (две последние цифры) установки, 9 клейма технического контроля предприятия, проводившего установку Рисунок 8 Знаки и клейма зубчатого колеса и венца Перенос знаков и правильность обработки осей в соответствии с технической документацией удостоверяется постановкой клейм контрольного мастера службы технического контроля и инспектора-приемщика (на заводе) («Серп и молот»), мастера колесного цеха и приемщика (в депо) с постановкой условного номера пункта, проводившего обработку. Новые оси, бандажи, цельнокатаные колеса, центры, венцы и зубчатые колеса, поступающие от заводов-изготовителей без приемочных клейм инспектора-приемщика, а также с неясной маркировкой бракуют. Сторона колесной пары, на торце оси которой находятся знаки и клейма, относящиеся к изготовителю оси, считается правой. При замене зубчатого колеса или венца на них наносятся знаки и клейма предприятия, производившего замену зубчатого колеса (венца) (рисунок 8, позиции 7 – 9). При полном освидетельствовании колесных пар на левом торце осей ставятся знаки и клейма в соответствии с рисунком 9. Впереди вышеуказанных клейм при замене бандажа дополнительно ставится клеймо «СБ». При перепрессовке одного из центров (цельнокатаного колеса) — клеймо «ЛД» или «ПД» в зависимости от того, с какой стороны колесной пары перепрессовывался колесный центр или цельнокатаное колесо. При перепрессовке зубчатого колеса – клеймо «ЛЗД» или «ПЗД» - левого или правого зубчатого колеса. При сборке колесной пары тепловым методом после распрессовки - клеймо «ЛДТ» или «ПДТ» - левого или правого колесного центра (цельнокатаного колеса), клеймо «ЛЗДТ» или «ПЗДТ» - левого или правого зубчатого колеса. 1 – место постановки клейм замены бандажей, спрессовки левого или правого центра (цельнокатаного колеса); 2 – условный номер ремонтного пункта; 3 – месяц (римскими цифрами) и год (две последние цифры) проведения полного освидетельствования; 4 – клейма службы технического контроля и приемщика локомотивов (инспектора-приемщика). Рисунок 9 Знаки и клейма на левом торце оси колесной пары: а — тепловозов с торцовыми упорами качения; б — тепловозов с торцовым упором скольжения; в электровозов и МВПС на подшипниках качения без торцового упора; После постановки клейм торцы осей с торцовым упором необходимо обработать. Шероховатость поверхности должна соответствовать Ra не более 1,25 мкм. Запрещается заварка или зачеканка знаков и клейм изготовления оси и формирования колесной пары на правом торце оси. Они должны сохраняться на все время эксплуатации оси для локомотивов. Клейма формирования (переформирования) колесной пары для МВПС и клейма переформирования для локомотивов должны сохраняться до следующего переформирования. При заполнении всех секторов левого торца оси проводится заварка знаков предыдущих полных освидетельствований и после зачистки или механической обработки торец вновь используется для постановки знаков полного освидетельствования колесной пары. При этом сохраняют клеймо последней перепрессовки колесного центра (цельнокатаного колеса). 9. Организация рабочего места Производительность колёсных цехов в значительной степени зависят от рациональной компоновки участков, оптимального размещения производственного, подъёмно – транспортного и вспомогательного оборудования на площади цеха. Размещение оборудования (планировка) должно обеспечивать максимальную прямоточность производственного процесса, непрерывность в движении и наименьший грузооборот колёсных пар и их элементов в процессе ремонта и формирования, а также рациональное использование площади и объёма здания колёсного цеха. Кроме того, в процессе планировки оборудования учитывают необходимость обеспечения экономии трудовых движении рабочих и их наименьшую утомляемость. Рациональная планировка оборудования требует соблюдения и ряда других условии, таких, как удобство разборки оборудования при ремонте, выделение площадок для размещения оснастки, межоперационных заделов, удобство подачи инструментов, вспомогательных материалов, применение многостаночного обслуживания, соблюдение правил техники безопасности. Вместе с тем схема планировки оборудования должна предусматривать возможность внесения в не изменений в процессе совершенствования технологического процесса ремонта колёсных пар. При компоновке участков цеха и размещения станков в линии необходимо предусматривать кратчайшие пути движения колёсных пар при их ремонте, не допускать обратных, кольцевых или петлеобразных движений, создающих встречные потоки и затрудняющих транспортирование колёсных пар. Учёт и реализация указанных требований при расстановки оборудования во многом зависят от конструктивно – технических особенностей колёсных пар, программы и принятой организации производства. При расстановки оборудования необходимо руководствоваться нормальными размерами промежутков (разрывов) между оборудованием в предельном и поперечном направлениях и размерами расстояний от стен и колонн. Эти размеры должны гарантировать удобство выполнения работ, безотказность рабочих, свободу движения людей и транспортных средств, возможность выполнения ремонта оборудования. При размещении оборудования в поточную линию при назначении расстояний между станками необходимо учитывать межоперационные заделы. На основе планировки оборудования и рабочих мест определяют площадь цеха. По своему назначению площадь цеха подразделяются на производственную, вспомогательную и служебно бытовую. Под производственной понимается площадь цеха, предназначенная для осуществления технологического процесса ремонта и формирования колёсных пар. В состав производственной площади входят площади, занимаемые производственным и подъёмно – транспортным оборудованием, а также стеллажами, верстаками, стендами, проходами и проездами (кроме магистральных) между станками. К вспомогательной относят площади, занятые вспомогательным оборудованием,магистральными проездами, складами, кладовыми и другими подсобными помещениями. На служебно – бытовой площади цеха размещают конторские и бытовые помещения. В колесном цехе ремонтируют колесные пары на программу завода и для железных дорог, проводят новое формирование колесных пар для тепловозов и других видов подвижного состава, изготовляют элементы колесных пар как запасные части для поставки по межзаводской кооперации. Колесный цех относится к группе основных цехов. По существующей структуре в состав колесного цеха входят следующие самостоятельные хозрасчетные отделения и участки, участок по ремонту и формированию колесных пар, включающий в себя демонтажное отделение, производящее демонтаж буксового узла с колесной пары; прессовое отделение по распрессовке, запрессовке и опробованию на сдвиг элементов колесных пар при формировании;

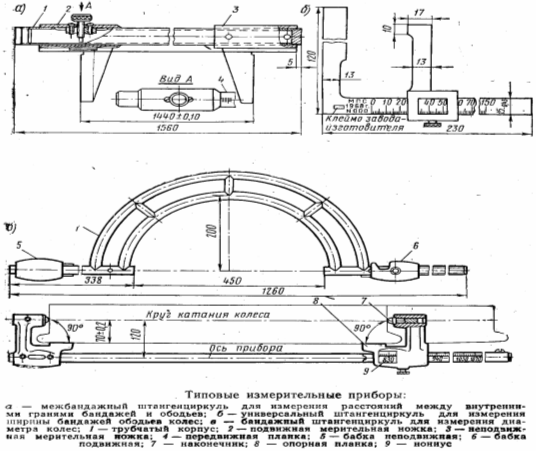

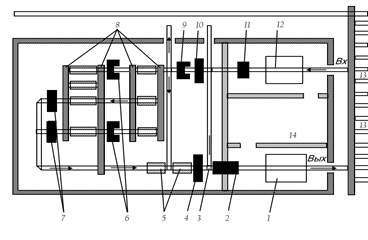

На схеме приведена наиболее рациональная планировка оборудования колёсного цеха, на котором: 12 стенд демонтажа роликовых букс; 11 – моечная машина; 10 – стенд для измерения колёсных пар; 9 – установка для магнитной и ультразвуковой дефектоскопии; 6 портальные колесотокарные станки; 7 – станки для обтачивания и накатывания шеек и предподступичных частей осей колёсных пар; 4 – устройство выходного контроля (дефектоскопия, измерение и клеймение колёсных пар); 2 – площадка для окраски и сушки колёсных пар; стенд для монтажа роликовых букс; 14 – участок ремонта и комплектования подшипников и буксовых узлов; 13 – колёсный парк; 3 – поворотные устройства; 8 устройства для поперечного перемещения колёсных пар; 5 – накопители колёсных пар. Размещённое в цехе оборудование, показанное на схеме, обеспечивает поточный ремонт колёсных пар, которые поступают в цех (Вх), проходят демонтаж, обмывку, очистку и входной контроль (осмотр, дефектоскопию, измерение). А далее поток колёсных пар распределяется на три направления : первое – на колёсотокарные и шеечно накатные станки для ремонта без смены элементов (восстановление профиля поверхностей катания колёс и ремонт шеек осей), второе – на выходной контроль, окраску, сушку и монтаж роликовых букс, и на выход (Вых)при выполнении освидетельствования, и третье – на боковой выход из цеха в том случае, если колёсные пары нуждаются в ремонте со сменой элементов или подлежат исключению из инвентаря. В колёсном цехе имеют место два устойчивых потока колёсных пар : один состоит из колёсных пар, которые подвергаются обыкновенному и полному освидетельствованию, а другой – из колёсных пар, которые проходят освидетельствование и ремонт без смены элементов.
10. Техника безопасности при ремонте колесных пар Ответственным за выполнение правил техники безопасности в цехе является старший мастер. Сменные мастера и бригадиры несут ответственность за выполнение правил по технике безопасности и промсанитарии по кругу своих обязанностей. Старший мастер цеха проводит инструктаж по соблюдению рабочими инструкции по Технике безопасности и безопасными правилами работы в соответствии с положением " Об организации обучения и проверки знаний по охране труда на железнодорожном транспорте " ЦСР-325 и инструктивными указаниями СТП ССБТ 008-98 " Обучение и проверка знаний по охране труда работников депо", а так же обеспечивает своевременное проведение с работниками цеха периодических занятий по охране труда и техники безопасности. Каждый работник обязан: - строго соблюдать требования по охране труда, технике безопасности, производственной санитарии, противопожарной охране, предусмотренные соответствующими правилами и инструкциями; - пользоваться спец одеждой и предохранительными устройствами и приспособлениями; - содержать в частоте и порядке свое рабочее место, соблюдать чистоту и порядок на участке; - передавать оборудование, инструмент и приспособления сменщику в исправном состоянии. В случае повреждения механизмов, приспособлений, оборудования или получения травмы, нарушения техники безопасности, работник должен немедленно сообщить руководителю участка. Выполнение положений по технике безопасности, производственной санитарии обеспечивает безопасность производства работ и предупреждает возникновение производственного травматизма и профессиональных заболеваний. Все работники участка обязаны знать и выполнять правила и инструкции по охране труда и техники безопасности, должностные инструкции и положения, руководствоваться ими в своей практической работе и обеспечивать строгое выполнение их в процесс производства. Виновные в нарушении правил техники безопасности привлекаются к ответственности согласно действующему законодательству и стандартов предприятия. Мастер (сменный, старший) является полноправным руководителем и непосредственным организатором производства и труда на новом участке. Имеет право и обязан не допускать работу на неисправном оборудовании с применением неисправных инструментов, приспособлений, оснастки и др. На лиц, нарушивших трудовую и производственную дисциплину, мастер вправе налагать дисциплинарные взыскания в соответствии с правилами внутреннего трудового распорядка, а рабочих, систематически нарушающих дисциплину освобождать от работы. В обязанности мастера входит: - своевременно обучать и инструктировать рабочих знанию технологических прочесов, безопасных методов труда, следить за соблюдением ими правил и инструкций; - следить за исправным состоянием и правильной эксплуатацией оборудования, инструмента, оснастки, а так же производственного инвентаря; - обеспечить правильную и безопасную организацию рабочих мест, чистоту и порядок на участке; - следить за наличием и исправным состоянием ограждений и предохранительных устройств, средств сигнализации; - следить за надлежащей работой вентиляционных устройств и нормальным освещением рабочих мест; - следить за наличием и сохранностью инструкций, планов и предохранительных знаков на рабочих местах. Все виды инструкций и стажировка по технике безопасности должны быть записаны в Журнале регистрации инструктажей по технике безопасности формы ТНУ-19. О случаях травматизма руководитель участка обязан немедленно сообщить начальнику депо. Охрана труда. Колёсный цех должен иметь устройства для отопления и вентиляции, обеспечивающие метрологические условия в соответствии с требованиями "Санитарных норм проектирования предприятий". Оборудование, где происходит образование пыли и газов, должно быть оборудовано вентиляцией. Осветительная арматура и лампы должны очищаться от загрязнений не реже двух раз в месяц, а стёкла световых проёмов два раза в год. Освещение на рабочих местах должно быть как общее, так и местное. Применение одного местного освещения не допускается. Уровень шума не должен быть выше: -низкочастотный – 100дб -среднечастотный – 85-90дб -высокочастотный 75-85дб Нормы освещённости: - общее-местное – 500 лк - участки осмотра и приёмки колёсных пар – 750лк Курение в цехах запрещено. Среднесуточная температура в ВКМ должна быть +18°С - +20°С Не допускается загромождение и захламление проходов у рабочих мест. Шкафы, ящики и стеллажи для инструмента и деталей устанавливаются так, чтобы хранимые в них предметы находились в устойчивом положении и не могли упасть. Полы на рабочих местах и проходах должны быть ровными, гладкими и не скользящими, содержаться в чистоте. Производственные отходы, стружки должны своевременно убираться. Требования к инструменту. Слесарные молотки должны иметь слегка выпуклую поверхность бойка и быть надёжно укреплены на ручке путём расклинивания. Рукоятки изготавливают из дерева твёрдых пород. Длина ручек слесарных молотков должна быть в пределах 300-400мм. Не допускается на ударной части наклёпа. Ударные инструменты зубила, крейцмейсели, бородки не должны иметь трещин, заусениц, наклёпа на ударной части. Наименьшая длина зубила – 150мм. При работе обязательно пользоваться защитными очками, во время работы зубило располагать от себя, т.е. направление полёта металла при ударе должно осуществляться в противоположную сторону от себя. Гаечные ключи должны соответствовать размерам гаек и головок болтов, губки ключей строго параллельны. Удлинение ключей трубами запрещается. Перед подключением пневматического инструмента необходимо продуть шланг. Работать на шлифовальной машине без защитных очков и ограждений запрещается. Перед работой проверить е исправность. Запрещается использовать шлифовальную машину без прокладок между шлифовальным кругом и планшайбой. Весь ручной инструмент должен быть исправным и очищенным от масла. Прежде чем начать работу необходимо проверить надёжность их насадки и ручки. К работе с электрическим и пневматическим инструментом допускаются только специально обученные работники. Требования к оборудованию. Расположение оборудования должно соответствовать нормам технологического проектирования. Границы проходов, места укладки грузозахватов и тары должны быть отмечены белой краской. Вновь устанавливаемое и вышедшее после ремонта оборудование должно быть тщательно выверено и надёжно закреплено. Оборудование должно быть принято с разрешения главного механика и инженера по технике безопасности. Электробезопасность. Для предупреждения возможности поражения электрическим током корпуса электродвигателей, индукционных нагревателей, дефектоскопов, моечных машин, металлические кожуха должны надёжно заземляться. Нельзя включать индукционный нагреватель, если его магнитопровод не замкнут с нагреваемым кольцом. Печи для нагрева лабиринтных и внутренних колец должны быть заземлены в двух местах, а так же иметь устройства, автоматически отключающие печь от сети при открывании дверцы. Наряду с защитным заземлением при работе с дефектоскопами и индукционными нагревателями применяются диэлектрические перчатки, коврики и дорожки. Пусковые кнопки электрических устройств должны быть защищены и утоплены в корпус на 3-5мм. Кнопки остановки должны быть красного цвета, иметь надпись "стоп" и выступать над панелью на 3мм. Погрузочно-разгрузочные работы. К управлению подъёмно-транспортным оборудованием допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные безопасным методам работы и получившие удостоверение на право управления данным оборудованием. Подъёмно-транспортным оборудованием разрешается поднимать груз, масса которого вместе с грузозахватными приспособлениями не превышает допустимую грузоподъёмность данного оборудования. Запрещается поднимать груз неизвестной массы, а так же защемлённый, примёрзший или зацепившийся. Подъёмно-транспортное оборудование при производстве работ должно быть в состоянии, исключающим их самопроизвольное перемещение. На площадках для укладки грузов должны быть обозначены границы штабелей, проходов и проездов между ними. Не допускается размещать грузы в проходах и проездах. При перемещении груза нахождение людей на грузе и зоне его возможного падения не допускается. Не допускается перемещение груза над помещениями и транспортными средствами, где находятся люди. После окончания и в перерывах между работами груз и грузозахватные приспособления не должны оставаться в поднятом положении. Категорически запрещается: -подтаскивание колёсной пары -поправлять колёсную пару на весу и находится под ней -по окончании или при перерыве в работе оставлять груз в подвешенном состоянии -допускать раскачивание колёсной пары при её передвижении -работать на неисправной кран балке, неисправными захватами, приспособлениями Перекатка колёсных пар производится подталкиванием от себя. При осмотре и измерении ободьев колёс нельзя находится напротив колеса. Дефектоскопирование колёсных пар. На должность дефектоскописта назначаются лица не моложе 18 лет, имеющие специальную подготовку и сдавшие испытания в знании устройства дефектоскопа, правил по электробезопасности. Дефектоскопная установка должна иметь защитное заземление рамы установки и корпуса пульта управления. Снятие с шейки соленоидов и контактных головок разрешается только при полном разряде конденсаторной батареи. При каждом, даже кратковременном перерыве в работе, необходимо отключать установку от сети. У пульта управления должен быть положен резиновый диэлектрический коврик и перчатки. Категорически запрещается: -касаться токоведущих частей и движущихся частей электропневматических приводов и вращающихся частей Окрасочные работы. Окрасочные работы должны производиться на специальной площадке, оборудованной принудительной вентиляцией. Составы лакокрасочных материалов следует приготавливать в специальном помещении, оборудованном принудительной вентиляцией и средствами пожаротушения. Окрасочный участок должен быть обозначен сигнальными знаками. К рабочему месту лакокрасочные материалы должны доставляться в плотно закрывающейся таре. По окончании работы остатки лакокрасочных материалов должны быть возвращены в краскоприготовительное отделение и храниться в закрытой таре. К работе с лакокрасочными материалами допускаются лица, прошедшие обучение и инструктаж. Курить, пользоваться открытым огнём при приготовлении краски и выполнении окрасочных работ запрещается. 10. Технологическое оборудование и средства технической диагностики В целях снижения отказов колесных пар в эксплуатации, продления срока службы колесных пар с буксовыми узлами необходимо внедрение новых технических средств, исключающих влияние человеческого фактора на качество ремонта. Характеристика технологического оборудования, используемого в колесно-роликовом участке, представлена в таблице. Характеристика технологического оборудования колесно-роликового участка
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
