Контрольная работа: Аэродинамическая компенсация рулей (элеронов)

Контрольная работа: Аэродинамическая компенсация рулей (элеронов)

Государственная летная академия Украины

Контрольная работа

по дисциплине основы конструкции авиационной техники

на тему:

«Аэродинамическая компенсация рулей (элеронов)»

Выполнил курсант 662 к/о

Качанова Юлия

Проверил преподаватель:

Соболь О.Ю

Кировоград 2008

Содержание:

1. Назначение элеронов;

2. Требования;

3. Конструкция элеронов;

4. Аэродинамическая компенсация ;

5. Триммер;

6. Особенности эксплуатации;

Литература.

1.Элероны - подвижные части крыла, расположенные у задней кромки крыла на его концах и отклоняемые одновременно в противоположные стороны. Отклонение одного элерона вверх, а другого вниз приводит к созданию поперечного момента, вызывающего крен самолета.

2. Требования к элеронам, кроме общих для всех агрегатов самолета требований, включают:

- обеспечение эффективного управления на всех режимах полета ;

- минимальное сопротивление в неотклоненом положении ;

- минимальный момент рыскания при крене, при этом разворот самолета должен происходить всторону крена ;

- малые  шарнирные моменты ;

- полная весовая балансировка при наименьшей массе балансировочных грузов ;

- исключение возможности заклинивания при деформациях крыла в полете;

-  простото монтажа и демонтажа элерона на крыле при обеспечении взаимозаменяемости.

Удовлетворение  основного требования (эффективность на всех режимах полета) достигается: исключением заклинивания элеронов при изгибе крыла в полете; весовой балансировкой элеронов; уменьшением шарнирных моментов; уменьшением дополнительных сопротивлений в отклоненном и убранном положениях; уменьшением момента рыскания при отклонении элеронов и др.

Эффективность элеронов зависит от относительных размеров хорды элеронов , относительного размаха элеронов  и углов отклонения элерона . Значения этих параметров находятся в пределах ; ; отклонения  элеронов вверх 25°, вниз 15...25°. При отклонении элерона вниз увеличивается угол атаки крыла, что при полете на больших углах атаки может привести к срыву потока с данной половины крыла и к обратной управляемости. Поэтому углы отклонения элерона вниз ограничивают (делают отклонение элеронов вверх больше, чем вниз, т. е. дифференциальным). Большего отклонения элеронов вверх требуют и большая, как правило, кривизна верхней поверхности крыла и возникающая разность в сопротивлении крыльев при одинаковом отклонении элеронов вверх и вниз, приводящая к появлению разворачивающего момента Му нежелаемого знака (к скольжению самолета вместо разворота). С увеличением площади крыла, занятой механизацией, а также с появлением интерцепторов размеры элеронов стали уменьшаться. Так, относительная площадь элеронов  умень­шается с 8...9 до 3...4 %, а значение — с 0,4 до 0,2.

Стремление улучшить ВПХ на легких маневренных самолетах приводит к появлению «зависающих элеронов» с профилированной щелью перед эле­роном — флайперонов, работающих как в элеронном режиме, так и в режиме закрылков. Для уменьшения вероятности возникновения обратной управляе­мости по крену — реверса элеронов — стали применять внешние и внутренние элероны (см. рис. 1) и интерцепторы. Причем внешние элероны применяют только на взлетно-посадочных режимах — на небольших скоростях полета, а внутренние, расположенные в более жесткой части крыла, используются в течение всего полета. Интерцепторы из-за эффекта запаздыва­ния в изменении подъемной силы при их отклонении (срыв потока наступает не сразу) используются совместно с элеронами, чтобы повысить эффективность поперечного управления. Однако стремление механизировать (особенно на ма­невренных скоростных самолетах) всю заднюю кромку крыла приводит к тому, что вместо элеронов совместно с интерцепторами используются дифференциально отклоняемые половины стабилизатора.

На самолетах без ГО органы управления на крыле, используемые для обеспечения поперечной и продольной управляемости, работают как в элерон­ном режиме, так и в режиме рулей высоты, и называются элеронами. В этом случае их площадь и углы отклонения больше, чем у самолетов обыч­ной схемы, так как меньше плечо от ЦМ самолета до элевонов.

3. Конструкция элеронов (рис. 1). Элероны, как и другие органы управления самолетом (рули высоты и рули направления), по внешним формам и конструкции (по силовым элементам, образующим силовую схему, их назначению, конструкции и работе при передаче нагрузок) аналогичны крылу. Как и конструкция крыла, конструкция элерона состоит из каркаса и обшивки. Каркас состоит из лонжерона, стрингеров, нервюр, диафрагм, усиливающих вырезы в носке элерона (рис. 1, а) под узлы крепления и приводы управления, устанавливаемые на лонжероне. Для уменьшения деформаций элерона увеличивают число его опор (как минимум до трех). Однако при изгибе крыла и элерона из-за разных их жесткостей на изгиб и нагрузок возникают силы, направленные вдоль узлов навески элерона. Чтобы не было заклинива­ния элеронов, среди узлов навески должны быть один - два узла, допускающих перемещение элерона вдоль размаха относительно узлов на крыле. Это узлы с двумя степенями свободы: либо кардан 17 (рис.1, г), либо торцевые узлы  типа консольный болт 11 (рис. 1, б), ось которых совпадает с осью вращения элерона 4 (см. рис. 1, а) и вдоль оси которых элерон может свободно перемещаться. В то же время хотя бы одна из опор элерона должна быть неподвижной вдоль оси вращения элерона и фиксировать его положение относительно крыла (рис. 1, в). В самих узлах навески элерона должны устанавливаться подшипники, обеспечивающие свободное отклонение элеронов.

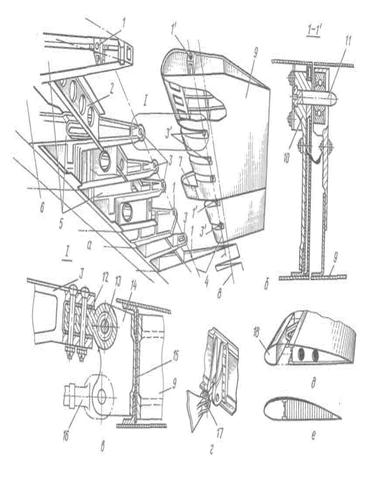

Рис. 1. Конструкция элеронов и узлов их навески

На рис. 1 показана конструкция элеронов 9, состоящих из двух однотипных секций, соединенных серьгами. Они навешиваются на кронштейны 1, 3, установленные на стыках хвостовых частей усиленных нервюр 5 крыла, заднего лонжерона крыла 6 и балки 2 хвостовой части крыла. Здесь восемь опор 1, 3 на крыле и столько же узлов навески (3' и 1') на элеронах. В качестве торцевых опор для обеих секций элеронов применены опоры 1 и 1' типа консольный болт (см. рис. 1, б). Одна из опор такого типа (средняя) является общей для обеих секций. На рис. 1, б справа — элерон 9, на торцевой нервюре которого установлен кронштейн с гнездом и сферическим подшипником узла 1' под консольный болт 11. Слева на этом же рисунке показан  кронштейн  10 на  усиленной  нервюре 5 крыла,  в гнезде  которого   (узел  1) закреплен консольный болт 11.

Три близко расположенных кронштейна 3 на крыле и три средних узла навес­ки 3' на элероне имеют только одну степень свободы и фиксируют положе­ние элерона относительно крыла. Эти узлы на элероне (рис. 1, в) выполнены в виде кронштейнов 14 с двумя проушинами, закрепленных на лонжероне эле­рона 15. Верхними проушинами 13 элерон с помощью промежуточных серег 12 навешивается на кронштейны 3 крыла, а к нижним проушинам крепятся приводы 16 управления элеронами. На двух усиленных нервюрах, повышаю­щих жесткость на кручение элерона, впереди его носка установлен сосредото­ченный балансировочный груз 7 (см. рис. 4.12, а), обеспечивающий 100-про­центную весовую балансировку элерона (совпадение его ЦМ с осью вращения). Это необходимо для предотвращения изгибно-элеронного флаттера .Высокая жесткость на кручение небольшого по размаху элерона с большим числом (восемь) опор (см. рис. 1.) уменьшает его деформации, в том числе и закручивание. Последнее уменьшает опасность возникнове­ния флаттера.

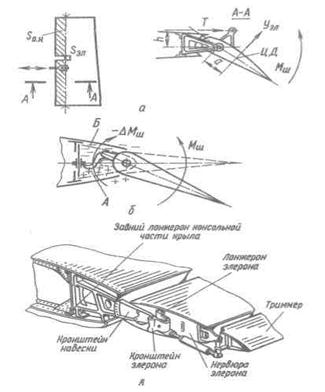

Рис. 2.  Аэродинамическая    компенсация

Задача весовой балансировки элерона  (как и других рулей на самолете)

часто решается расположением в его носке распределенного по размаху груза (металлического прутка 18, рис. 1, д). Это в весовом отношении хуже из-за меньшего (чем в рассмотренном выше случае) плеча от оси вращения до груза. Но при этом обеспечивается не только статическая балансировка, а и динамическая — отсутствует закручи­вание элерона от инерционных сил ба­лансира и дополнительное сопротивле­ние при его отклонении. Весовой балан­сировки элерона можно достичь частич­но за счет облегчения хвостовой части элерона применением сотового заполни­теля (рис. 1, е). В этом случае кроме повышения жесткости элерона можно еще получить и экономию в массе элеро­на при его весовой балансировке.

4. Аэродинамическая компенса­ция применяется для уменьшения шарнирных моментов в системе управления элеронами (рулями) Мш = Th = Уэла (рис. 2). На современных самолетах получили распространение осевая ком­пенсация (рис. 2 а), внутренняя компенсация с мягкой диафрагмой (рис. 2, 6) и сервокомпенсация (рис. 3, в).

П р и  осевой  компенсации уменьшают плечо а силы Yэл, относя ось вращения элерона назад к ЦД. Считается нормальным, если впереди оси вращения будет 25...30 % площади элерона (, рис. 2, а). Осевая компенсация элеронов, показанных на рис. 1, составляет 31 % (смещена назад по хорде ось вращения 4 элерона (см. рис. 1, а) и кронштейны 14 узлов навески элеронов (см. рис. 1, в)).

Внутренняя компенсация с мягкой диафрагмой разделяет полость между носком элерона и крылом на полости с повышенным Давлением— А и пониженным — Б, что создает дополнительный момент —(см. рис. 2, б), уменьшающий значение Mш. Это позволяет при том же значении  уменьшить усилие T в системе управления и на командных рычагах управления.

Сервокомпенсация осуществляется за счет различных видов серво­компенсаторов. Сервокомпенсатор — часть поверхности элерона (руля) у зад­ней кромки, кинематически связанная с крылом (стабилизатором, килем) тягой 13 (рис. 4.14, в) таким образом, что при отклонении элерона (руля) 5 она откло­няется в противоположную сторону, уменьшая шарнирный момент Мш- Сравните рис. 2, а и 3, в.

Величина Мш зависит как от угла отклонения элерона б, так и от скоростного напора q. При малых значениях б и особенно q сервокомпенсация не нужна, так как значение Мш и усилия на командных рычагах и без того малые. С увели­чением же значений Мш сервокомпенсация становится нужной и тем в большей степени, чем больше значения q и б. Включение упругого элемента (пружины), имеющего предварительную затяжку, в систему управления элерон сервоком­пенсатор (рис. 4.14, г) позволяет повысить «чувствительность» системы управления к q и б. При малых усилиях на рычагах управления (малы значения q и б) система элерон сервокомпенсатор работает как единое целое (усилия на пружину 10 (см. рис. 3, г) меньше, чем усилия ее предварительной затяжки). С ростом значений q и б возрастают усилия в системе управления (в том числе, и в тяге 11). Когда усилия на пружину станут больше, чем усилия ее предварительной затяжки, двухплечный рычаг 12 провернется и через тягу 13 отклонит сервокомпенсатор 9 в сторону, противоположную отклонению элерона 5, уменьшая значения Мш. Такой ком­пенсатор называется пружинным сервокомпенсатором. Применяется он обычно вместе с другими видами компенсации (например, с осевой компенсацией). Недостатком такой компенсации является уменьшение эффективности элерона, так как направление усилий Yэл и Yск противоположно (см. рис. 4.14, в). Кроме того, сервокомпенсатор может послужить причиной возникновения опас­ных вибраций (особенно при недостаточной затяжке пружин 10 и плохой регулировке длины тяги 13). Конструкция сервокомпенсатора подобна конст­рукции триммера, назначение и конструкция которого будут рассмотрены ниже.

5. Триммер 1 (см. рис. 2, в и рис. 3, а) вспомогательная рулевая поверхность, расположенная в хвостовой части элерона (руля) 5 и предназна­ченная для уменьшения (снятия) усилий на рычагах управления самолетом при изменении режима полета. Сила на триммере Yт, подобно тому, как и сила Yск, создает момент Mт=Yтb относительно оси вращения руля, уменьшающий шарнирный момент Mш = Th. Это приводит к уменьшению потребных усилий T в системе управления и, в конечном счете, к уменьшению усилий на командных рычагах управления. Эти усилия могут быть снижены вплоть до нуля при Мт=Уэла (см. рис. 3, а).

Конструкция триммера показана на рис. 4.14, б. Она типична для рулевой  поверхности,   в  том  числе  и  для  сервокомпенсатора,  и  состоит из каркаса и обшивки. Каркас из лонжеронов 3, нервюр 2, диафрагм 4, узлов навески 6, кронштейна с проушиной 8 для тяги управления 7. Для легких маневренных самолетов конструкция триммера может быть выполнена из маг­ниевого литья в виде двух склепанных половин, разрезанных по хорде. Внутри для облегчения удален ненужный (по условиям обеспечения прочности) материал. Управление обычно электромеханическое из кабины пилота, сам электромеханизм управления (ЭМУ) можно располагать в носке руля, умень­шая тем самым затраты массы на весовую балансировку руля.

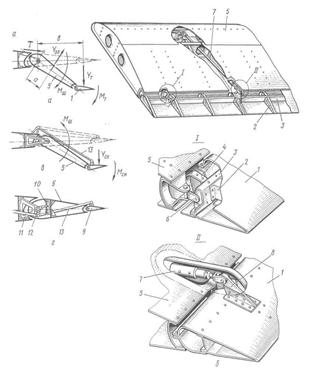

Рис. 3. Триммер. Конструкция триммера и узлов его навески и управления. Конструкция сервокомпенсаторов

6. Нагружается элерон (руль), как и другие подвижные части крыла (оперения), аэродинамическими силами и реакциями опор. Расчетная нагрузка элерона (руля) пропорциональна его площади S, и скоростному напору q. По размаху элерона (руля) эта нагрузка распределяется пропорционально хордам, по хорде — по закону трапеции.

Для элерона , а распределенная нагрузка . Здесь К коэффициент, задаваемый нормами прочности; / — коэффициент безопасности. На рис. 4.15, а показаны реакции в опорах: от воздушной нагрузки и   от сил в тягах привода управления. Определить эти реакции для многоопорной балки — элерона можно, используя метод сил или уравнение трех моментов

На рис. 4, а показана схема сил, а на рис. 5, б — эпюры Q, M и Мк для секций элерона, конструкция которого рассматривалась выше (см. рис. 4.12). Из сказанного следует, что элерон как многопролетная балка от воздуш­ной нагрузки и реакций на опорах Rqi работает на изгиб в плоскости, перпендикулярной плоскости хорд элерона, а в плоскости хорд — от реакций Rтi. Ha кручение элерон работает как балка, защемленная в плоскости тяг приводов управления. Скачки в эпюре Мк, равные Rixi, вызваны несовпа­дением оси жесткости (ОЖ) с осью вращения. Такой характер нагружения и работы элерона типичен для многоопорных конструкций элеронов.

Имея эпюры Q, M и Мк, можно подобрать сечения силовых элементов элерона. Расположение на близком расстоянии узлов навески 3 (см. рис. 4.12) с тягами приводов управления и сосредоточенного выносного груза поз­воляет рациональнее использовать материал в этой зоне, требующей большой жесткости на кручение. Силы Rqi и Rтi будут нагружать уси­ленные нервюры крыла и раздаваться ими на стенки лонжеронов и обшивку.

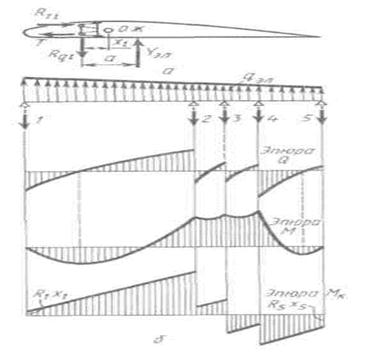

Рис. 4. Нагрузки на элерон и эпюры Q, M и Мк

Литература :

1.         Конструкция самолетов, Г.И.Житомирский – Москва «Машиностроение» 1991 г. – с.144.

2.         Конструкция самолетов, О.А.Гребеньков – Москва «Машиностроение» 1984 г. – с.87.
