Реферат: Конструирование гражданских зданий

Введение

В нашем языке существует немало слов, имеющих несколько значений. "Строительство" - одно из таких слов.

Мы говорим: "Значительную долю продукции, производимой в нашей стране, дает сегодня строительство" - и видим за этим словом гигантскую отрасль народного хозяйства, превратившую нашу страну в строительную площадку небывалых размеров.

Словом "строительство" мы называем и самостроящееся здание или сооружение, и то место, где оно строится, и род занятий строителей... Очень емкое слово.

А главное - очень важное. Потому что без строительства невозможно представить себе нашу сегодняшнюю жизнь.

На снежной северной зимовке людей спасает от мороза и пурги теплый домик экспедиции. У экватора здания прячут людей от палящего солнца или ливней. По автострадам, мостам, тоннелям вереницы автомашин везут людей на работу - в цехи и лаборатории, на учебу - в школы и институты. По железнодорожным путям грохочут поезда, мчат людей и грузы в новый город в Заполярье или к курорту у теплого моря. Всюду окружают человека, кроме лесов и полей, рек и гор, дома, города, дороги. Окружает его как бы вторая природа, созданная его собственными руками, удобная для жизни искусственная среда.

Созданием этой искусственной среды и занимается та огромная отрасль человеческой деятельности, которая называется "строительство". Машины и масштабы

Более 1000 новых городов выросло за годы Советской власти, возведены десятки тысяч промышленных предприятий, сооружены сотни тысяч школ, кинотеатров, десятки миллионов квартир.

Таких огромных масштабов и высоких темпов строительства не знала ни одна предшествующая эпоха. Каждый год мы выполняем строительных работ на 5-7% больше, чем в предыдущем, и строители продолжают наращивать темпы. Это стало возможным благодаря тем изменениям, которые произошли в строительстве за годы Советской власти.

Главные среди них - индустриализация строительного производства, механизация строительства, максимальная замена всех видов ручного труда машинным.

Сегодня с помощью машин выполняют почти все тяжелые строительные работы: роют и перемещают грунт, приготавливают и укладывают бетонную смесь, транспортируют и монтируют многотонные конструкции. Машины облегчают труд людей и на других работах - помогают штукатурить и красить, сваривать металл, завинчивать гайки и забивать гвозди.

Широкое применение машин позволило по-новому организовать строительное производство. Самое сложное и трудоемкое в строительстве - изготовление конструкций, элементов будущих построек,- как правило, выполняется сегодня в заводских условиях, на конвейере. Тысячи специальных заводов, сотни домостроительных комбинатов снабжают сегодня стройки конструкциями, деталями и материалами. А на строительной площадке стремятся оставить только процессы сборки и монтажа готовых элементов.

Изменилось и многое другое: разработаны новые, высокопрочные, легкие и долговечные строительные материалы и конструкции, усовершенствованы способы выполнения многих строительных работ, возникли новые методы строительства, более быстрые, более дешевые, требующие меньших затрат труда и времени.

Все это позволило почти в 40 раз увеличить, по сравнению с дореволюционным временем, объем строительства в стране и резко повысить производительность труда строителей.

Современное строительство - это высокоиндустриальная, гигантская по своему размаху, по масштабам и по своему значению отрасль человеческой деятельности.

Первые постройки человека: примитивные заслоны от ветра, землянки, шалаши и хижины - такие, как в этой затерявшейся в тропических джунглях деревушке,- мало отличались от окружавшей их природы и друг от друга.

Характеристика здания

Проектируемое здание жилое, которое имеет размеры в плане 36 м × 12.9 м.

Здание трёхэтажное. Высота - 2.8 м.

Здание бесподвальное, бескаркасное.

Пространственная жесткость и устойчивость здания обеспечивается за счёт стен и плит перекрытия .

По долговечности здание относится к 1 степени, так как его конструктивные элементы рассчитаны на срок службы 100 лет.

По огнестойкости в соответствии с CY< 2/02/01 – 85 здание относится к 1 степени.

Класс ответственности здания по СНиП 2.01.07 – 85 -2 класс ответственности.

Здание размещается на участке со спокойным рельефом.

Ширина дорог – 12м., проездов – 8м, тротуаров – 12м.

Выполнена координатная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая условной нулевой,137,47 м.

здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1 – 11 сориентированы на северо - восточную сторону горизонта, окна фасада А – Д на юго восточную сторону горизонта.

Фундаменты

В данной курсовой работе запроектированы сборные железобетонные ленточные фундаменты, состоящие из фундаментных блоков плит и стеновых фундаментных блоков. Глубина заложения фундаментов-2,6м. Отметка подошвы-2,3м.

Так как толщина стены 640мм, то привязка к координационной оси двусторонняя 200мм и 440мм.

Конструирование гражданских зданий

Под внутренние несущие, как наиболее загруженные, принимаем фундаментные плиты шириной 1200 мм.

Под наружные несущие стены - на порядок ниже:1000мм. Под наружные самонесущие стены также принимаем фундаментные плиты шириной 1000 мм.

Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса В12,5.

Конструирование гражданских зданий

В зависимости от толщины стены принимаем фундаментные блоки, толщиной:

А) Для наружных стен – 600мм.

Б) Для внутренних стен – 400мм.

Их следует укладывать на цементном растворе М50 с обязательной перевязкой швов. Число вертикальных рядов фундаментных блоков-4.

Фундамент под наружные стены

Внутреннюю грань стены совмещаем с внутренней гранью фундаментного блока. Привязка фундаментного блока к координационной оси:200мм и 400мм. Фундаментную плиту располагаем симметрично толщине фундаментного блока. Размеры уступов:

d = (1000-600):2=200мм.

Привязка фундаментной плиты: Конструирование гражданских зданий

а=200+200=400мм

с=200+400=600мм

Фундамент под внутренние стены

Привязка фундаментного блока к оси центральная 200мм и 200мм.

Размеры уступов:

d = (1200-400):2=400мм

Конструирование гражданских зданий

Привязка фундаментной плиты центральная:

В/2=200+400=600мм.

Монолитные участки выполняются из бетона класса В12,5.

Для защиты фундаментов от поверхностных вод по периметру здания выполняем асфальтобетонную отмостку, шириной 800мм по щебёночному основанию, толщиной 150мм, с уклоном от здания 3%.

Ведомость расчёта фундаментных плит

Таблица 1

Пози-

ция



Марка

Документа-

ция

Размеры,мм Масса,т

Кол-во,

шт

L B H
3 ФЛ10.24-1 ГОСТ 13580-85 2380 1000 300 1,38 4
4 ФЛ12.24-1 ГОСТ 13580-85 2380 1200 300 1,63 8
2 ФЛ10.12-1 ГОСТ 13580-85 1180 1000 300 0,65 34
1 ФЛ12.12-1 ГОСТ 13580-85 1180 1200 300 0,78 81
5 ФЛ10.8-1 ГОСТ 13580-85 780 1000 300 0,42 18
6 ФЛ12.8-1 ГОСТ 13580-85 780 1200 300 0,5 1

В здании устроена горизонтальная и вертикальная гидроизоляция. Первый слой горизонтальной гидроизоляции укладывают по верху фундаментных подушек из цементного раствора толщиной 30 мм.

Второй слой горизонтальной гидроизоляции (рулонной) устраивают в цоколе наружных стен на 200мм выше отмостки.Во внутреннх стенах этот слой распологается на 200мм ниже уровня пола.

Вертикальная гидроизоляция подвальных стен осуществляется обмазкой их поверхностей, соприкасающихся с грунтом, горячей битумной мастикой за два раза.

Стены

В проектируемом здании внутренние стены выполнены из пустотного керамического кирпича плотностью 1400 кг/м3 с размерами 250×120×65мм сплошной кладки. Толщина внутренних стен 380мм.

Во внутренних стенах, разделяющих санузлы и кухни, предусмотрены вентиляционные каналы размерами 270×140мм.Участки стен в местах прохода вентиляционных каналов армированы двумя продольными стержнями Ø 5 Вр І с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.

Теплотехнический расчёт наружных стен:

1.Находим требуемое сопротивление теплоотдачи:

tв - расчётная тем

пература внутреннего воздуха(табл.12)

tн- расчётная температура наружного воздуха

αв-коэф.теплоотдачи(табл.8)

n- коэфециент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции , для наружных стен он равен 1.

2.Требуемая толщина стены:

=(0.93-0.115-0.002-0.043)Конструирование гражданских зданий

Принимаем стену толщиной 640мм.

Наружные стены выполнены из пустотного керамического кирпича плотностью 1400 кг/м3 с размерами 250×120×65мм сплошной кладки на цементно-известковом растворе. Толщина наружных стен 640мм( наружная верста-120мм,воздушная прослойка-50мм,пенополистерол-90мм,внутренняя верста-380мм).

Утеплитель устанавливаем, плотно прижимая его к внутренней версте, предварительно раскроив его на высоту 5-ти рядов. Для установки гибких связей в пенополистероле вырезают борозды 3Конструирование гражданских зданий3см с шагом 500мм, куда укладывают гибкие связи и заполняют раствором.

Конструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданий

Конструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданийКонструирование гражданских зданий Характер привязки стен к координационным осям

Конструирование гражданских зданий

Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора М50.

Спецификация элементов перемычек

Позиция Обозначение Наименование Количество на этаж Всего Масса ед., кг Примечание
1 2 3
1

Серия 1.038.1-1

выпуск 1

5ПБ25-27 28 24 24 78 338
2 3ПБ21-8 12 12 12 36 137
3 5ПБ18-27 12 14 14 40 250
4 3ПБ18-8 6 7 7 20 119
5 3ПБ25-8 2 - - 2 162
6 3ПБ13-37 66 66 66 198 85
7

Серия 1.038.1-1

выпуск 1

1ПБ10-1 12 12 12 36 20
8 1ПБ13-1 8 8 8 24 25

Конструирование гражданских зданий

Ведомость перемычек

Марка Схема сечения

Проёмы №:

1;5;6;10;11;12;13;

15;16;18;19;20

Проёмы №:

2;3;4;7;8;9;

14;17

Позиция 1
Позиция 2

Перекрытия

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит (что повышает их звукоизоляцию и улучшает термоизоляционные свойства) толщиной 220мм. В местах пропуска комуникаций и вентблоков запроектированы ребристые плиты перекрытий.

Конструирование гражданских зданий

Плиты перекрытия опираются на несущие стены короткими сторонами по слою свежего цементно-песчаного раствора на 200мм.

Пустоты в торцах плит перекрытия на глубину 200мм заделываются бетоном. Это предохраняет концы плит от продавливания вышележащей стеной, а также улучшает тепло- и звукоизоляцию перекрытий.

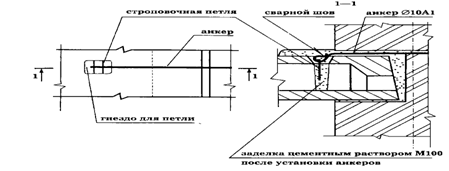

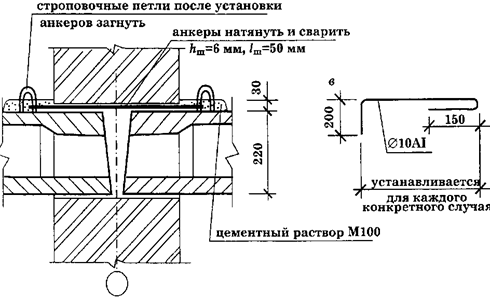

Анкерные связи устанавливают цепочкой через всё здание в каждой третьей- четвёртой плите ряда. После установки анкеров подъёмные петли загибают, анкеры и петли накрывают для защиты от коррозии слоем цементно- песчаного раствора толщиной 30 мм.

Конструирование гражданских зданий

Конструирование гражданских зданий

Спецификация элементов плит покрытий

Пози-

ция

Обозна-

чение

Наимено-

вание

Количество

на этаж

Всего

Масса

еденицы,

кг

Приме-

чание

1 2 3
1

Серия 1.141-1

выпуск 60

ПК36.12-3Т 18 18 18 54 1280
2 ПК36.15-3Т 58 58 58 168 1700

Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, ограждённых капитальными стенами. Лестничный марш и площадки подобраны по каталогу на основании расчёта.

Расчёт лестничной площадки:

Высота этажа- 2,8м

Уклон лестницы- 1:2

Размеры ступеней-150Конструирование гражданских зданий300мм

Ширина марша-1,75м

1.Определяем ширину лестничной клетки:

В=2В+100+2Конструирование гражданских зданий1,75+100=3,6м

2. Высота одного марша:

Hэт / 2=2800Конструирование гражданских зданий2=1400мм

3.Число подступёнков в одном марше:

N=1400Конструирование гражданских зданий150=9

4.Длина горизонтальной проекции:

α=300×(N-1)=300×8=2400мм

5.Число проступей:

9-1=8

Принимаем ширину лестничной промежуточной лощадки- 1650мм.

Ширина этажной площадки- 1650мм.

Тогда полная ширина лестничной клетки:

2400+1650+1650=5700мм.

Перегородки

Перегородки в здании из керамического кирпича. Толщина перегородок: межкомнотных-120мм, межквартирных-380мм.

Перегородки санитарных узлов выкладывают по металлическому шаблону. После укладки двух рядов его убирают.Кладку ведут с перевязкой швов на растворах М100.

Зазоры между перегородками и стенами тщательно конопатят.

Устойчивость перегородок обеспечивается укладкой арматуры в горизонтальные швы и вертикальные штрабами, оставленные в местах примыкания к капитальным стенам.

Кровля

В здании запроектирована чердачная стропильная крыша.Кровля выполнена из металлочерепицы, с холодным чердаком.

Кровлю поддерживает стропильная система, состоящая из мауэрлатов- опорных брусьев, укладываемых на наружные стены, стоек и прогонов устанавливаемых в середине здания; стропил- балок, уложеных по скату, и опалубки из досок, скомбинированой с обрешёткой из брусков, на которые непосредственно укладывается кровельный материал. Шаг стропил-1 м.

Металлочерепица представляет собой профилированые листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит вид традиционной черепицы.Толщина-0,5мм ; полезная ширина- 1100мм; максимальная длина- 7м.Шаг поперечного рисунка – 350мм.

Обрешётка крепится к стропилам при помощи гвоздей. Между стропилами и обрешёткой укладывается слой пароизоляции. Листы металлочерепицы крепятся к обрешётке при помощи шурупов, с учётом 6 штук на 1 м2.

Наружный организованный водосток равен:

Общая площадь кровли:

Sобщ=573 м2

Из расчёта одна воронка обслужит 33 м2 кровли

Количество водосточных труб:

Nтруб= штук.

Наружная и внутренняя отделка

Наружная отделка:

Цокольная часть здания облицовывается плитками декоративного камня.

Наружная стена облицована керамическим кирпичом.

Внутренняя отделка:

В коридорах стены отштукатурены и покрыты специальными красками.

В комнатах стены оклеены обоями. В кухнях на высоту рабочей зоны(1 метр от уровня пола) стена облицована плиткой. Остальная часть стены оштукатурена и покрыта специальной краской.

Санузел облицован керамической плиткой.

Полы

Дощатые полы

Для покрытия деревянных полов применяются древесина хвойных и лиственных пород. Это строганные шпунтованные доски первого и второго сорта. Толщина досок составляет 29мм. Ширина досок после острожки, выборки гребней и пазов, составляет 115мм.

Для лаг применяются доски 2-го и 3-го сорта влажностью не более 18%.Толщина лаг-50мм, а подкладок-30мм; ширина лаг-100мм.

В качестве звукоизоляции служат звукоизоляционные ленточные подкладки .

Устройство досчатого пола заканчивается установкой плинтусов между полом и стеной по всему периметру помещения. Для крепления плинтусов в стенах через каждые 70см электродрелью просверливается отверстие и забиваются деревянные пробки.

Для обеспечения звукоизоляции между плинтусом и стеной устраиваются прокладки из мягкой древесноволокнистой плиты или другого материала.

Плиточные полы

Плиточные полы устраиваются в санузлах. Эти полы представляют собой конструкцию, в которую входят следующие элементы:

Покрытие из керамических плиток.

Прослойка, связывающая покрытие с перекрытием.

Стяжка из цементно-песчаного раствора.

Гидроизоляционный слой.

Звукоизоляционный слой.

Плита перекрытия.

В коридорах предусмотрены линолиумные полы.

Основанием под линолиумный пол служит лёгкий бетон. При устройстве пола покрытие из синтетических материалов укладывается на древесноволокнистые плиты. Раскладка плит по огрунтованному основанию выполняется в разбежку с зазорами между листами 3-5 мм. Наклеиваются плиты на горячей битумной мастике.

При примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы отделяются от стен упругими прокладками. Зазоры около 10 мм в примыканиях полов к стенам перекрываются деревянными плинтусами.

В санузлах гидроизоляционный ковёр подстилающего слоя заводится на стену на высоту 0,3 м.Поверх него устраивается плинтус из керамических плиток на армированном стальной сеткой цементно-песчаном растворе

Номер

помеще-ния

Тип

пола

Схема пола

Элементы пола и их

толщина, мм

Площадь,

м2

2.8. Окна и двери.

Окна запроектированы с тройным остеклением (со стеклопакетами и стеклом изнутри) со спаренными переплётами, двухстворчатые.

Всего запроектировано 2 типа окон:

Эскизы окон

Конструирование гражданских зданий

Запроектировано 3 типа дверей:

Эскизы дверей

Конструирование гражданских зданий

Ведомость проёмов

Марка поз Размер проёма в кладке bxh, мм.
ОК1 1790×1500
ОК2 1330×1500
ОК3 1200×1500
ДБ1 900×2000
ДБ2 600×2000
ДБ3 1930×2100

Спецификация элементов заполнения

Позиция Обозначение Марка Кол-во
ОКНА

ОК1

ОК2

ОК3

О3С15 – 17,9СПС

О3С15 – 13,3СПС

ОС12 – 13,3СП

15 – 17,9

15 – 13,3

12 – 13,3

36

18

2

ДВЕРИ

Д1

Д2

Д3

ДВДГ 20-9Ф

ДВДГ 20-6Ф

ДВДГ 21-19,3Ф

20 – 9

20 – 6

21 – 19,3

66

36

2

Спецификация основных сборных железобетонных конструкций

Поз Обозначение Наименование Количество Масса ед., кг Примечание
Плиты перекрытий
1

Серия 1.141-1

выпуск 60

ПК36.12-3Т 54 1280
2 ПК36.15-3Т 168 1700
Фундаменты
1 ГОСТ 13580-85 ФЛ12.12-1 81 780
2 ГОСТ 13580-85 ФЛ10.12-1 34 650
3 ГОСТ 13580-85 ФЛ10.24-1 4 1380
4 ГОСТ 13580-85 ФЛ12.24-1 8 1630
5 ГОСТ 13580-85 ФЛ10.8-1 18 420
6 ГОСТ 13580-85 ФЛ12.8-1 1 500
Лестничные марши и площадки
ЛП1

Серия 1.152.1-8

выпуск 1

2ЛП22.15-4-К 6 1200
ЛП2 ЛПФ28.11-5 6 900
ЛМ1

Серия 1.151.1-6

выпуск 1

1ЛМ27.12.14-4 8 1520
ЛМ2

Серия 1.251.1-4

выпуск 1

2ЛМФ42.15.18-5 2 1160
Перемычки
1

Серия 1.038.1-1

выпуск 1

5ПБ25-27 78 338
2 3ПБ21-8 36 137
3 5ПБ18-27 40 250
4 3ПБ18-8 20 119
5 3ПБ25-8 2 162
6 3ПБ13-37 198 85
7

Серия 1.038.1-1

выпуск 1

1ПБ10-1 36 20
8 1ПБ13-1 24 25

Список литературы

Л.М.Ржецкая,Т.П.Макогон «Гражданские и промышленные здания» – Мн.Дизайн «Про».2002.

А.С.Козловский «Кровельные работы» - М. «Высшая школа» .1973

В.Н.Дамье-Вульсон, Н.Н.Завражин «Устройство полов» - М. «Высшая школа». 1986.

В.М.прасол «Проектирование жилых и общественных зданий» - Гомель 2005.

А.З.Буханов, Е.Н. Белоконев, Т.М.Белоконева, А.А.Чистяков «Основы архитектуры зданий и сооружений» - Феникс 2008.

Б.А.Миткин, А.И.Титов «Справочное пособие по отделочным работам»- Мн. «Вышейшая школа» 1977.

В.И.Рыженков «Кровли, крыши, мансарды» - М. «Оникс» 2005.

А.С.Стаценко, А.И.Тамкович «Технология и организация строительного производства» - Мн. «Вышэйшая школа» 2000.


© 2011 Рефераты и курсовые работы
