Специализированное предприятие
по изготовлению монтажных заготовок
Площадь застройки 5832
м2
Строительный объем 38491
м3
Этажность 1этаж
Сметная стоимость 21601
тыс. руб.
Номенклатура работ охватывает
весь комплекс работ по строительству объекта.
Все работы группируем по
укрупненным циклам.
Нулевой цикл
Разработка котлованов и траншей,
устройство фундаментов, обратная засыпка грунтом пазух фундаментов с его
уплотнением, разравнивание и уплотнение грунта под основание пола.
Надземная часть здания
Монтаж стен из панелей, монтаж плит
перекрытия, плит покрытия, оконных и дверных блоков, устройство подготовки под
полы, устройство полов из керамической плитки, устройство полов из линолеума, устройство
бетонных полов, остекление корпуса, устройство кровли из оцинкованных настилов,
внутренние штукатурные работы, внутренние малярные работы, наружные штукатурные
работы, наружные теплоизоляционные работы, наружные малярные работы, наружные
облицовочные, работы электромонтажные работы, отопление и вентиляция,
водопровод и канализация.
Прочие работы
Наружное благоустройство и
озеленение, работы неучтенные в проекте.
Потребность в строительных
материалах, конструкциях и т.д. определяется на основании ведомости объёмов
работ и норм расхода на единицу измерителей работ. В качестве норм расхода
могут быть приняты данные 4 части СНиП IV-2-82: глава 2:
том 2.
ТАБЛИЦА 4Потребность
в строительных конструкциях, деталях, материалах
Перед началом производства работ
на строительной площадке выполняется комплекс подготовительных работ: расчистка
территории, геодезические разбивочные работы и т.д.
Производство земляных работ
начинается со срезки растительного слоя, включающей снятие грунта бульдозерами,
погрузку его в автосамосвалы и вывоз в отвалы для последующего использования
при благоустройстве территории по завершению строительства.
После окончания указанных работ
выполняется - комплекс земляных работ, в который входят: разработка грунта в
траншеях, устройство временных дорог, укладка сетей и т.д.
Разработка котлована и траншей
выполняется экскаваторами типа "обратная лопата". Вынутый грунт
вывозится автосамосвалами.
Отдельные фундаменты бетонируют
стреловыми самоходными кранами. Подача бетона в конструкции осуществляется поворотными
бункерами вместимостью 0,8 м3.
Обратная засыпка грунта
осуществляется автосамосвалами с последующим выравниванием бульдозером и
уплотнением грунта пневмотрамбовщиками.
Сборные конструкции монтируются одним
стреловым автомобильным краном на двух захватках.
Антикоррозийная защита закладных
деталей и сварных швов выполняется в процессе монтажа сборных железобетонных
элементов. Заделка горизонтальных и вертикальных швов производится с лесов
вслед за монтажом и окончательным закреплением конструкций.
Кровельные работы выполняются с
использованием подъемников, специальных установок для подачи мастики,
механизмов для подготовки и наклейки рулонных материалов, сушки основания
кровли. Нанесение грунтовок производится с помощью установок, состоящих из
компрессора, нагнетательного бочка и пистолета-распылителя.
Устройство гидроизоляционного
покрытия начинается с отделки деталей кровли - карнизов, водосточных воронок и
примыканий.
Здание строящего объекта: “Специализированное
предприятие по изготовлению монтажных заготовок" разбивается на
2 захватки. Захватки равны между собой и обслуживаются стреловым башенным
краном БК-151
Схему движения бригад принимаем
горизонтальную, когда работы выполняются последовательно на всех захватках
одного яруса по всей длине здания.
Последовательность выполнения
СМР на объекте определяем в соответствии с его конструктивными особенностями и
принятой технологии работ, а также с соблюдением установленных СНиП III-4-79 ограничений, с тем, чтобы обеспечить устойчивость
всех возводимых элементов и безопасные условия ведения СМР.
При выборе последовательности
СМР учитываются условия, которые обеспечивают надлежащее качество работ.
Для сокращения сроков
строительства объекта используются бригады различного состава с различным
временем их работы на захватках.
Двухсменная работа
предусматривается на следующих процессах:
монтаж строительных конструкций;
монтаж технологического
оборудования;
кровельные работы.
Работы, требующие
высококачественного труда, выполняются в первую смену:
устройство вводов сетей;
благоустройство территории;
отделочные работы.

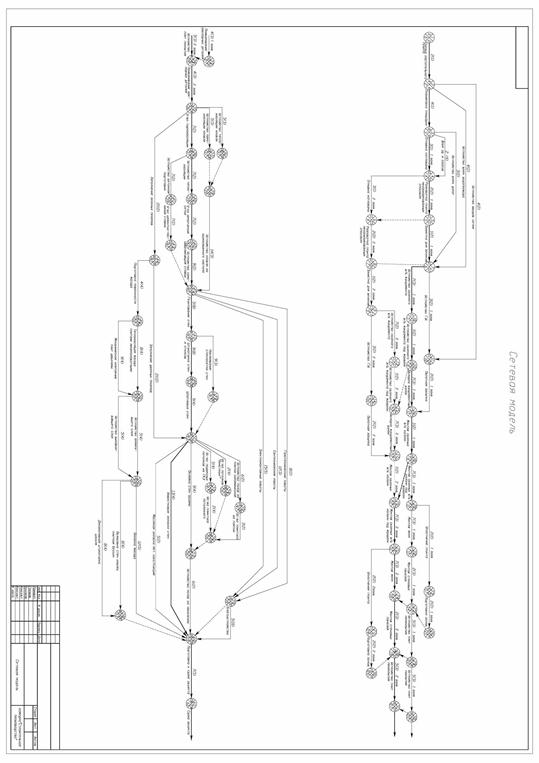

На основании принятой
организационно-технологической схемы возведения объекта составляем сетевую
модель, исходя из технологической последовательности с учетом переходов бригад
и средств механизации в направлении принятого развития потоков с захватки на
захватку.
Потребность в основных
строительных машинах и механизмах определяют по расчетным нормативам ч.1 [3]
исходя из стоимости СМР на 1 млн. у. е. и нормативных показателей.
ТАБЛИЦА 6.
Потребность в основных строительных машинах и механизмах. Сметная
стоимость СМР 10468,2 у.е.
Наименование
Необходимое кол-во
на 1 млн. у. е.
всего
Экскаваторы: одноковшовые
0,72
8
Многоковшовые
0,08
1
Скреперы
1,65
18
Бульдозеры
1,47
16
Автогрейдеры
0,25
3
Сваебойное оборудование
0,12
2
Бурильные машины
0,18
2
Погрузчики
1,36
15
Автопогрузчики
0,24
3
Компрессоры
3,8
40
Электростанции
12
126
Краны, всего
29,61
310
стреловые
22,37
235
гашенные
7,24
76
гусеничные
6,75
71
пневмоколесные
6,53
69
автомобильные
8,24
87
Трубоукладчики
5,86
62
Подъемники строительные
0,22
3
Потребность в транспортных
средствахустанавливается по расчетным нормативам ч.1 табл.23-27 [3], исходя
из годовой стоимости СМР на наиболее напряженный год строительства.
ТАБЛИЦА 7.
Потребность в транспортных средствах. Сметная стоимость СМР 10468,2 у. е.
Потребность в административных и
санитарно-бытовых зданиях определяем на основе числа работающих в наиболее
многочисленной смене. Расчёт приведён в разделе 1.2
Потребность в складских
помещениях и зданиях определяется исходя из объемов СМР в наиболее напряженный
год строительства. Расчёт представлен в таблице 1.
Состав и содержание решений по
технике безопасности в ППР должны соответствовать требованиям СНиП III-4-80.
На стройплощадке необходимо
обозначить и огородить опасные зоны вблизи мест перемещения грузов
подъемно-транспортными механизмами, строящегося комплекса, а также воздушной
линии электропередач. Санитарно-бытовые помещения, автомобильные дороги и
проходы для работающих необходимо расположить за пределами опасных зон. В зоне
перемещения крана установить предупреждающие надписи и дорожные знаки.
При организации рабочих мест на
высоте следует применять средства индивидуальной и коллективной защиты.
Сбрасывание строительного мусора
с верхних этажей здания во время уборки категорически запрещается.
Перед началом выполнения работ
растительный слой срезается и складируется в отвалы для последующего
использования при благоустройстве.
В качестве руководства по
противопожарной защите построек использовать методические указания "Правила
пожарной безопасности при производстве строительно-монтажных работ". Неукоснительно
следовать указанным в них требованиям к размерам проездов и разрывов между
сооружениями, к использованию огнеопасных материалов, средств пожаротушения и
связи и др.
Начальнику строительства,
главному инженеру, прорабу, мастеру, бригадиру, ответственным за пожарную
безопасность на строительной площадке, необходимо контролировать соблюдение
правил пожарной безопасности, своевременно устранять недостатки и проводить
инструктажи.
В случае угрозы возникновения
пожара органы государственного пожарного надзора имеют право приостановить
строительные работы.
Сетевую модель строим без учета
масштаба времени на основе организационно-технологической схемы возведения
здания с учетом последовательности и терминов выполнения СМР.
Производство работ организуется
поточным методом, при этом необходимо учесть одновременность выполнения ряда
работ и совмещение профессий.
Продолжительность (ритм) каждого
вида работ на захватках определяется временем выполнения ведущего
механизированного процесса на рассматриваемом этапе строительства объекта.
Продолжительность выполнения
полностью механизированных работ, дн.,
где Зм - общие затраты машинного
времени на производство работ, маш. - см.;
А - сменность работы, А=2;
n - число машин, участвующих в
выполнении работы в смену.
В случае производства работ
немеханизированным (частично механизированным) способом продолжительность
работы ti, дн., определяется по формуле
где Тр - трудоёмкость работы,
чел. - дн.;
N - принятое количество рабочих
в смену;
А - сменность работы.
Если рассматриваемый вид работы
включает механизированные и немеханизированные процессы, то принимают
продолжительность, большую из рассчитанных по данным формулам.
Работы ведутся поточным методом.
Для реализации поточного метода вся номенклатура работ на объекте группируется
таким образом, чтобы каждый вид работы мог быть выполнен звеном или бригадой
рабочих заданного профессионального состава. При этом учитывается
одновременность выполнения работ и совмещения профессий.
Совмещение разных видов работ во
времени достигается путём деления объекта на захватки.
Карточка-определитель работ
складывается на основе сетевой модели, объемов и трудоемкости работ.
ТАБЛИЦА 8. Карточка - определитель
№ п/п
Наименование работ
Трудоёмкость
Исполнители
Кол-во раб. в смену.
Сменность
Трудоёмкость Чел. - дн.
Чел. - см.
Маш - см
1-2
Срезка растительного грунта
-
1,5
Бульдозерист 6 разр.
1
1
2
2-3
Планировка площадки
-
3,7
Бульдозерист 6 разр.
1
1
4
2-7
Устройство врем водопровода
8,3
-
Монтажник 5, 4р
2
1
4
2-11
Устройство вводов сетей
7,4
-
Монтажник 5, 4р
2
1
4
3-4
Отрывка котлована 1 захв
-
0,7
Машинист 6 разр.
1
1
1
3-4
Временные здания и сооружения
8,0
Комплексная бригада
4
1
2
3-7
Устройство врем. дорог
-
0,5
Бульдозерист 6 разр.
1
1
1
4-5
Разработка грунта механизированным способом 1 захв
1,9
-
Землекоп 2 разр.
2
1
1
4-6
Отрывка котлована 2 захв
-
0,7
Машинист 6 разр.
1
1
1
5-7
Зачистка дня вручную 1 захв
1,2
0,1
Бульдозерист 6 разр.
2
1
1
6-8
Разработка грунта механизированным способом 2 захв
1,9
-
Землекоп 2 разр.
2
1
1
Зачистка дня вручную 2 захв
33,6
9,8
Бульдозерист 6 разр.
5
1
7
7-10
Устройство сборного ж/б фундамента 1 захватка
22,5
4,0
бетонщики 3р-2чел; 2р-1чел;
3
1
8
10-11
Устройство сборного ж/б фундамента под фахверк 1 захватка
21,5
4,6
бетонщики 3р-2чел; 2р-1чел;
4
2
8
1-11
Устройство гидроизоляции 1 захватка
1,2
0,1
изолировщики 3р; 2р;
2
1
1
12-16
Укладка фундаментных балок 1 захв
6,1
0,6
бетонщики 3р-2чел; 2р-1чел;
2
1
3
11-16
Обратная засыпка 1 захватка
-
-
Землекоп 2 разр.
3
1
5
9-13
Устройство сборного ж/б фундамента 2 захватка
22,5
4,0
бетонщики 3р-2чел; 2р-1чел;
3
1
8
13-15
Устройство сборного ж/б фундамента под фахверк 2 захватка
