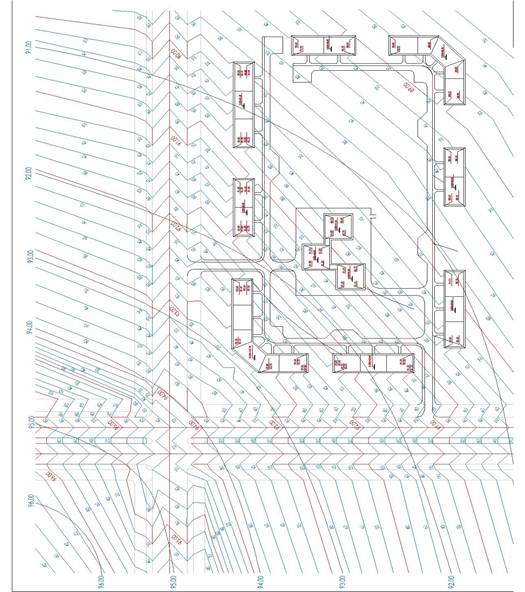

mmm 11111-Model.jpg

Продольный уклон улицы принимается в зависимости от категории улицы в системе уличной сети города:

Категория улицы	V (км/час)	iпр ‰	b полосы (м)	n полос	b тротуара (м)
1	2	3	4	5	6
Скоростные дорогие	100	40	3,75	4	-
Магистр. улицы общегород. значения	80	50	3,75	4(3)	7,50
Магистр. улицы районного значения	60	60	3,75	3(2)	6,00
Улицы местного значения	40-60	70-80	3-3,50	1-2	1,5-2,25

iпр – продольный уклон

b полосы – ширина полосы (м)

n полос – количество полос

b тротуара – ширина тротуара (м)

V – скорость движения автотранспорта (км/ч)

Поперечный уклон проезжей части принимается в зависимости от типа покрытия:

Типы покрытий	На улицах, дорогах и проездах, %	На площадях и автостоянках, %
асфальто – бетон и цементо – бетон	2	1,5
Брусчатые и мозайковые и из сборных бетонных и ж/б плит.	2	1,5

Проектирование отметок по углам и входам в здания производится с учетом лотков проездов и условия обеспечения отвода от здания к этим лоткам. Значительные перепады в отметках вертикальной планировки по углам зданий в продольном направлении приводят к затруднениям в привязке зданий, из чего следует устройство цокольных этажей.

H0 – уровень пола первого этажа

H0 = Hmaxкр + 0,30

Hцоколя= H0 - Hminкр

Hmaxкр - Hminкр ≤1.80→ общий уровень пола

Уклон – это отношение разницы высот между двумя взятыми точками к расстоянию между ними.

i=∆h/L

∆h – разность отметок между горизонталями.

L – расстояние между горизонталями

Проектирование вертикальной планировки микрорайонов и кварталов осуществляется методом проектных красных горизонталей.

Метод проектных красных горизонталей заключается в изображении проектируемого рельефа в новых красных горизонталях, что позволяет легко представить себе будущий рельеф территории.

Hшагчер = 1м → Hшагкр =0,20м

При помощи проектных красных горизонталей представляется возможность увеличить или уменьшить крутизну склона, произвести засыпку пониженных мест и создать площадку со сравнительно малым уклоном.

1) Расчет продольного и поперечного уклонов проезжей части

iпр=(Hmaxгориз- Hminгориз )/L(м)

iпр=(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1=0,2/0,019=10,5 м

B - ширина проезжей части

B=15 м

iпоп=0,02

l2 = B′/2* iпоп/ iпр

l2 =15/2*0,02/0,019=7,8 м

2) Расчет продольного и поперечного уклонов тротуара

iпр1=(Hmaxгориз- Hminгориз )/L(м)

A. iпр=(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1=0,2/0,019=10,5 м

B - ширина тротуара

B=7,5 м

iпоп=0,02

l2 = B* iпоп/ iпр

l2 =7,5/2*0,02/0,019=7,8 м

B. iпр=(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1=0,2/0,019=10,5 м

B - ширина газона

B=9,0 м

iпоп=0,02

l2 = B* iпоп/ iпр

l2 =9,0/2*0,02/0,019=4,7 м

3) Расчет продольного и поперечного уклонов газона

iпр1=(Hmaxгориз- Hminгориз )/L(м)

iпр=(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1=0,2/0,019=10,5 м

B - ширина газона

B=4 м, iпоп=0,02

l2 = B* iпоп/ iпр

l2 =4/2*0,02/0,019=2,1 м

4) Расчет продольного и поперечного уклонов проезжей части

iпр=Hmaxгориз- Hminгориз /L(м)

iпр=(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1 =0,2/0,016=12,5м

B - ширина проезжей части

B=22 м

iпоп=0,02

l2= B/2* iпоп/ iпр

l2=22,5/2*0,02/0,01=14 м

5) Расчет продольного и поперечного уклонов тротуара

A. iпр=Hmaxгориз- Hminгориз /L(м)

iпр=(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1 =0,2/0,01=20м

B - ширина тротуара

B=6 м, iпоп=0,02

l2= B* iпоп/ iпр

l2=6*0,02/0,01=12 м

B. iпр=(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1=0,2/0,016=12,5 м

B - ширина тротуара

B=9,0 м

iпоп=0,02

l2 = B* iпоп/ iпр

l2 =9,0/2*0,02/0,016=5,6 м

6) Расчет продольного и поперечного уклонов газона

iпр1=(Hmaxгориз- Hminгориз )/L(м)

A. iпр=(94,3-91,0)/ 205=0,016

l1 = Hкр / iпр

l1=0,2/0,016=12,5 м

B - ширина газона

B=4 м

iпоп=0,02

l2 = B* iпоп/ iпр

l2 =4/2*0,02/0,016=2,5 м
