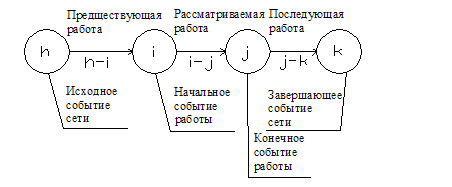

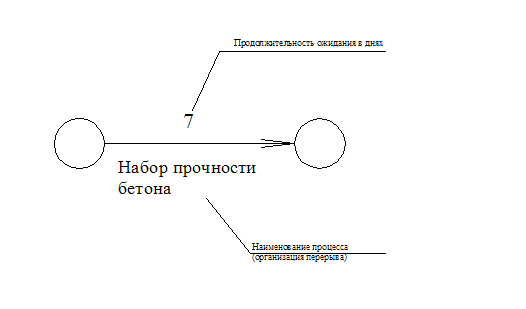

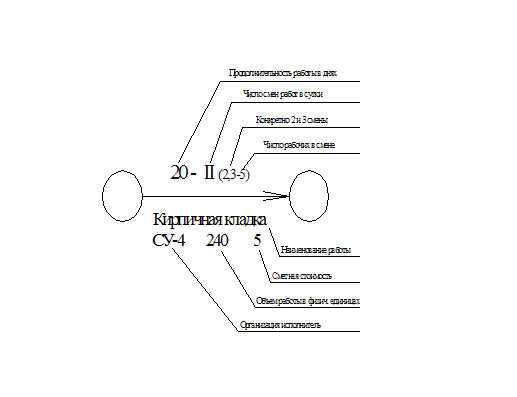

Контрольная работа: Основные элементы сетевых графиковКонтрольная работа: Основные элементы сетевых графиковФедеральное агентство по образованию Кубанский государственный технологический университет Кафедра технологии, организации, экономики строительства и управления недвижимостью по дисциплине "Организация, управление и планирование строительного производства" на тему: ''Основные элементы сетевых графиков'' Краснодар - 2005 1. Основные элементы и параметры сетевых графиковСетевое планирование - это метод организационного планирования поточного производства работ, моделирование ритмичного и экономичного ведения работ на объектах строительства. Метод эффективного ведения работ. Метод сетевого проектирования позволяет анализировать отклонения сроков выполнения отдельных работ и принимать решения с целью обеспечения в целом запланированной продолжительности строительства. 1.1 Элементы сетевых графиковСетевой график представляет собой сетевую модель, отражающую графически взаимосвязь между процессами, выполнение которых необходимо для достижения одной или нескольких поставленных задач. Работа - это производительный процесс, требующий затрат времени, трудовых и материальных технических ресурсов и приводящих к достижению цели, например, кирпичная кладка. На сетевом графике работа изображается одной большой стрелкой, длина которой не связана с продолжительностью работы, если график составлен не в масштабе времени. Над и под стрелкой можно проводить характеристики работ. Понятие работы используется в широком смысле и включает в себя кроме охарактеризованной действительной работы следующие значения: ожидания - процесс, выполнение которого требует затрат времени, но не требует затрат ресурсов. К этим процессам относят технологические или организационные перерывы между работой, например, процесс твердения бетона. Обозначается сплошной линией с указанием содержания ожидания и его продолжительности. Фиктивная работа или зависимость - работа, не требующая затрат ни времени, ни ресурсов и вводится для отражения правильной взаимосвязи между рабочими. В сетевом графике зависимость обозначается пунктирной линией. События - это промежуточный или окончательный результат одной или нескольких работ. События изображаются кружками или др. геометрическими фигурами, внутри которой указывается определенный номер - код события. Общая схема кодирования работ и события сетевого графика может быть представлена в следующем виде.

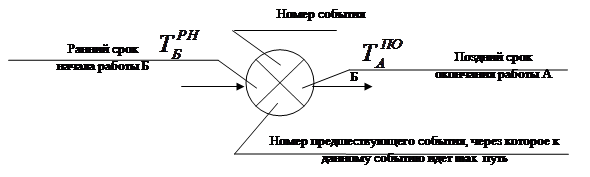

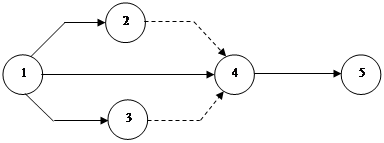

Непрерывная технологическая последовательность работ ограничиваемая исходным и завершающим событием называется путем и обозначается Т. Путь с максимальной продолжительностью называется критическим путем и обозначается Ткр. где A - исходное событие сети, Z - завершенное событие сети. 1.2 Временные параметры сетевых графиков и их условное обозначение
1.3 Алгоритм расчета сетевых графиковРасчет характеристик (временных параметров) сетевого графика производим следующим образом: 1.3.1 Выполняем расчет ранних характеристик
последовательного события (исходного) сети
|
![]() |

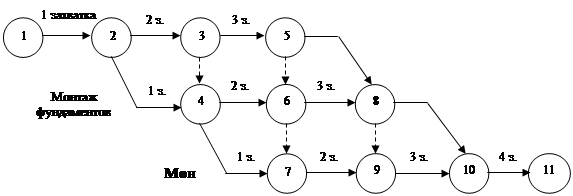

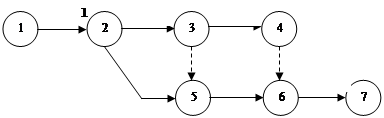

В сетевом графике моделирующим поточное строительство объекта не должно быть ''прострелом'', т.е. не правильной взаимозависимости работ, при построении модели лишь с учетом зависимости между работами смежных потоков, проверкой устанавливается недостающие зависимости и события.
Земляные работы
![]() |
НЕ ПРАВИЛЬНО
Рассматривая сетевой график можно выявить, что работа:
7-9 монтаж стен на 2 захватке зависит от окончания 3 работ;
3-5 земляных работ на 3 захватке через зависимости 5-6 и 6-7;
4-6 монтажа фундамента на 2 захватке через зависимости 6-7;
4-7 монтажа стен на 1-й захватке.
На самом деле имеются только две реальные зависимости: от окончания монтажа стен на предыдущей захватке (4-7), т.к4-7 выполняется одними ресурсами, и окончания работы 4-6, окончанием которого (монтаж фундаментов на 2 захватке) 7-9 связана технологической зависимостью.
Земляные работы
![]() |

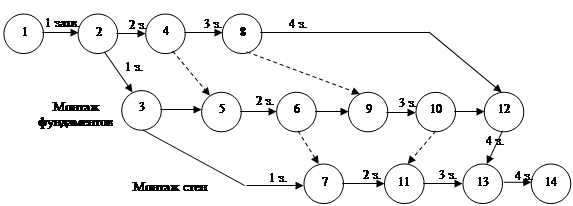

Особенностью модели поточной формы строительного производства является отсутствие зависимости в первой и последней цепочке специализированных потоков, т.е. монтаж стен не зависит от земляных работ.

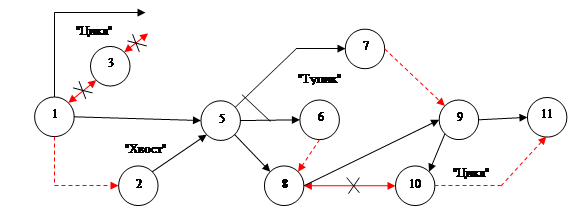

Тупик - это событие (кроме завершающего) из которого выходит ни одна работа.
Хвост - событие (кроме исходного), в который не входит ни одна работа.
Цикл - замкнутый контур, в который работы возвращаются к тому событию из которого вышли.
Индивидуальное задание:

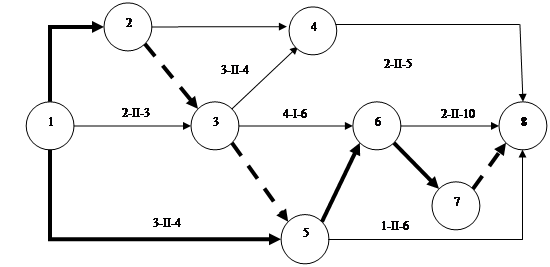

Номер схемы: 15
Номер колонки: 5
![]() |
№ начальных событий |
Ход работы |
Прод. работ |
Ранние сроки | Поздние сроки |
Полный резерв времени |
Свобод. резерв времени |
Отметка критического пути | ||
начало работ |
оконч. работ |
начало работ |
оконч. работ |
||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
- | 1-2 | 3 | 0 | 3 | 0 | 3 | 0 | 0 | + |
- | 1-3 | 2 | 0 | 2 | 1 | 3 | 1 | 1 | |
- | 1-5 | 3 | 0 | 3 | 0 | 3 | 0 | 0 | + |
1 | 2-3 | 0 | 3 | 3 | 3 | 3 | 0 | 0 | + |
1 | 2-4 | 2 | 3 | 5 | 7 | 9 | 4 | 1 | |
1,2 | 3-4 | 3 | 3 | 6 | 6 | 9 | 3 | 3 | |
1,2 | 3-5 | 0 | 3 | 3 | 3 | 3 | 0 | 0 | + |
1,2 | 3-6 | 4 | 3 | 7 | 4 | 8 | 1 | 1 | |
2,3 | 4-8 | 2 | 6 | 8 | 9 | 11 | 3 | 3 | |
1,3 | 5-6 | 5 | 3 | 8 | 3 | 8 | 0 | 0 | + |
1,3 | 5-8 | 1 | 3 | 4 | 10 | 11 | 7 | 7 | |
3,5 | 6-7 | 3 | 8 | 11 | 8 | 11 | 0 | 0 | + |
3,5 | 6-8 | 2 | 8 | 10 | 9 | 11 | 1 | 1 | |
6 | 7-8 | 0 | 11 | 11 | 11 | 11 | 0 | 0 | + |
ЭТАП 1: Заполняем первые 3 графы таблицы, при этом начинаем заполнение со 2-ой графы, придерживаясь следующего правила, сначала записываем в графу 2 все работы выходящие из 1 события, в порядке возрастания номеров, а затем проставляем продолжительность в графу 3.
![]() |
Критическое
время продолжительности критического пути равно max
из ранних окончаний завершающих работ ().
ЭТАП 3: Расчет поздних сроков начала окончания работ. Графы заполняются снизу вверх от завершающего события до исходного события сетевого графика, позднее окончание всех завершающих работ равны продолжительности критического пути.
Поздний срок начала работы равен:
Поздний срок окончания незавершенных работ равен наименьшему из поздних начал работ следующих данной работой. ЭТАП 4: Определяем полный и свободный резерв времени и отмечаем знаком ''+'' работы лежащие на критическом пути и заполняем последние 3 колонки:
Работы, не имеющие резервов времени, т.е. полный и свободный резервы работ, лежат на критическом пути.

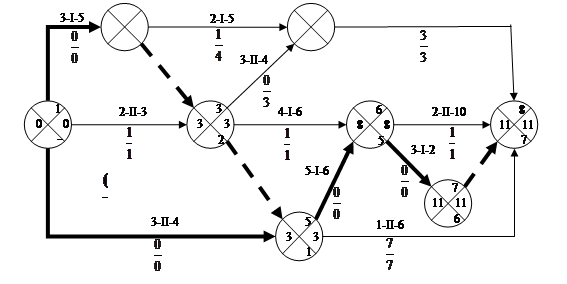

ЭТАП 1: Определяем ранние сроки начала работ, т.е. заполняем левый сектор событий. Расчет ведем от начального события к завершающему событию. Одновременно заполняем нижний сектор событий. Ранний срок определяем по формуле:
ЭТАП 2: Заполняем правый сектор. Расчет ведем от завершающего события к исходному событию. Поздний срок окончания завершающих работ равен продолжительности критического пути. Поздний срок окончания предшествующих работ определяется по формуле:
ЭТАП 3: Определение резервов времени может быть проведено, как чисто механическая операция.
ЭТАП 4: Определяем критический путь работы.
Год | 2005 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Месяцы | Февраль | Март | |||||||||||||||||||||||||||||||||||||||||||||||||||
Даты рабочих дней | 25 | 26 | 27 | 28 | 29 | 3 | 4 | 5 | 6 | 7 | 10 | ||||||||||||||||||||||||||||||||||||||||||
Порядок № дней | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||||||||||||||||||||||||||||||||||||||
Линейная диаграмма | Шифры работ |
1-2 1-2 1-5 2-3 2-4 3-4 3-5 3-6 4-8 5-6 5-8 6-7 6-8 7-8 |
3-I-5 2-II-3 3-II-4 2-I-5 3-II-4 4-I-6 2-II-5 5-I-6 1-II-6 3-I-2 2-II-10 |
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||

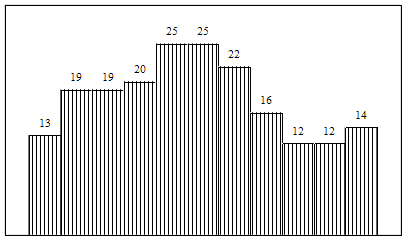

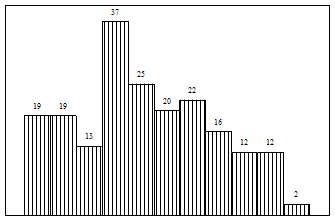

График движения рабочих | До оптимизации |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
После оптимизации |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
![]() ![]() ![]() |
|
|
||||||||||||||||||||||||||||||||||||||||||||
