Учебное пособие: Вычислительные машины, комплексы, системы и сети

Учебное пособие: Вычислительные машины, комплексы, системы и сети

Государственный Университет Аэрокосмического приборостроения

Институт среднего профессионального образования (колледж)

Кафедра Вычислительных систем и сетей

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ДИПЛОМНОГО ПРОЕКТА ПО СПЕЦИАЛЬНОСТИ 230101

ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ, КОМПЛЕКСЫ, СИСТЕМЫ И СЕТИ

Санкт-Петербург

2007



1 ЦЕЛЬ И ЗАДАЧИ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ

Дипломное проектирование, являясь заключительным этапом обучения студентов, ставит своей целью:

-              систематизацию, закрепление и расширение теоретических и практических знаний;

-               углубленное изучение одной из научных или технических проблем специальности, определяемой темой дипломного проекта;

-              развитие конструкторских, технологических, расчетных и экспериментальных навыков в процессе самостоятельной работы.

В дипломном проекте студент должен показать умение:

-              производить выбор методов построения проектируемого устройства;

-              производить синтез основных функциональных узлов проектируемого устройства;

-              выбирать схемы контроля;

-              производить необходимые расчеты электронных схем;

-              производить необходимые расчеты надежности;

-              применять вычислительную технику при проектировании конструкций и технологических процессов;

-              применять вычислительную технику при разработке и выпуске конструкторско-технологической документации.

2          ОБЪЕМ ДИПЛОМНОГО ПРОЕКТА

В состав дипломного проекта входит:

-           пояснительная записка (ПЗ);

-           графическая часть.

Объем ПЗ, если она выполнена от руки, составляет 70-75 листов.

Объем ПЗ, если она отпечатана на компьютере, составляет 50-55 листов.

          При выполнение практического дипломного проекта, объем ПЗ составляет 35-40 листов рукописного текста или 20-25 листов печатного текста.

3          ЗАДАНИЕ НА ДИПЛОМНОЕ ПРОЕКТИРОВАНИЕ

Задание на дипломное проектирование заполняется на бланке (приложение А) руководителем дипломного проекта, согласовывается с руководителем преддипломной практики, рассматривается на заседании цикловой комиссии и утверждается Зав. кафедрой 44 Сергеевым М.Б.

В задание на дипломное проектирование входит:

-           тема проекта;

-           исходные данные на проектирование;

-           сроки выдачи и сдачи проекта;

-           содержание проекта.

В исходных данных указываются:

-           основные питающие напряжения проектируемого устройства;

-           основные рабочие частоты проектируемого устройства;

-           формат представления данных для проектируемого устройства;

-           емкость памяти проектируемого устройства;

-           условия эксплуатации проектируемого устройства;

-           требования к надежности проектируемого устройства.

4          ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ

Пояснительная записка должна быть написана:

-     рукописным способом - черными гелиевыми чернилами, на листах формата А4 разборчивым (полупечатным) шрифтом высотой букв и цифр не менее 2,5 мм;

-     машинописным способом, шрифтом высотой букв и цифр не менее 2,5 мм;

-     с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004). Шрифт 14 размера для строчных символов, шрифт 16 размера для наименования глав пояснительной записки. Интервалы между строками - полтора интервала.

Расстояние от рамки формы до границ текста в начале и в конце строк - не менее 3 мм.

Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.

Абзацы в тексте начинают отступом, равным пяти ударам пишущей

машинки (15-17 мм).

Пример выполнения текстового документа листа пояснительной записки приведен в приложении Б.

Рисунки в ПЗ, если они выполнены рукописным способом, следует выполнять, черными гелиевыми чернилами на писчей бумаге произвольного формата, который складывается в формат листа А4.

Если рисунок помещается в поле формата А4, то он выполняется на листе данного формата.

Все рисунки относятся к графической части текстового документа и выполняются в соответствии с правилами ГОСТ ЕСКД, ЕСТД.

На рисунках в ПЗ следует приводить:

-     УГО используемых элементов;

-     все виды схем электрических: структурных, функциональных, принципиальных отдельных узлов и устройств;

-     конструкции узлов и устройств;

-     таблицы, графики и временные диаграммы, отражающие работу узлов и устройств;

-     типы корпусов, используемых ИМС.

Рисунок заканчивается подрисуночной надписью. Нумерация рисунков сквозная по всей пояснительной записке. В приложениях нумерация листов самостоятельная.

Листы ПЗ брошюруются в порядке:

-     титульный лист, который является первым листом ПЗ, выполняется в соответствии со стандартом ГУАП (ИСПО), и содержит подписи:

-     Зав. кафедрой 44 (допуск к защите);

-     исполнителя дипломного проекта;

-     руководителя дипломного проекта;

-     руководителя по экономической части дипломного проекта;

-     рецензента.

На втором листе ПЗ (приложение В) содержания слово СОДЕРЖАНИЕ, а так же наименование глав пояснительной записки записывают в виде заголовка (симметрично тексту) заглавными буквами – шрифт 16.

Наименования глав, включенных в СОДЕРЖАНИЕ, записываются строчными буквами, начиная с прописной - шрифт 14.

Все последующие листы ПЗ (в соответствии с содержанием) выполняются с основной надписью (штамп 15мм - шрифтом 24) (приложение Г).

Графический материал представляется на листе ватмана формата А1 - карандашом, по правилам выполнения конструкторской документации согласно ГОСТ ЕСКД.

Графическая часть дипломного проекта может быть выполнена с применением печатающих и графических устройств вывода ЭВМ.

Если дипломный проект выполнен с применением компьютера, то к нему обязательно прилагается дискета или диск

5 СОДЕРЖАНИЕ ДИПЛОМНОГО ПРОЕКТА

Пояснительная записка.

Пояснительная записка пишется только в соответствии с дипломным заданием и может быть разбита на следующие составные разделы:

- введение;

- расчетно-теоретический;

-     конструкторско-технологический;

-     экономический;

- мероприятия по обеспечению безопасных условий труда, экобиозащите и противопожарной технике;

-     заключение;

-     список использованных источников.

В расчетно-теоретическом разделе следует делать упор на выбор оптимальных вариантов построения схемы, режимов работы.

Особое внимание следует уделить и особо выделить варианты схем, которые разработаны впервые и нигде ранее не использовались. Это особенно касается дипломных проектов, связанных с разработкой микропроцессорных систем и комплектов. При разработке таких тем необходимо дать полное описание и обоснование применяемого МП, его комплектов, а также показать экономический эффект, который даст применяемая МПС. Необходимо обосновать применяемые устройства сопряжения и построить их, на ИМС средней интеграции. При использовании программированной логической матрицы (ПЛМ) необходимо провести ее синтез, а также синтез многорежимных буферных регистров на совместных с МП сериях ИС средней интеграции. В заключение проводится расчет и согласование по токам нагрузок при подключении к МП внешних компонент.

Повсеместно следует ссылаться на используемую литературу для расчетов, описаний, построения схем и т.д. Все вопросы, отраженные в расчетно-теоретической части проекта, должны быть увязаны с назначением проектируемого устройства и условиями эксплуатации. Особенно важно учесть эти условия при расчете надежности схемы.

Объем расчетно-теоретической части проекта, составляет 30-35 листов, если дипломный проект написан рукописно и 20-25 листов, если дипломной проект выполнен на компьютере.


В расчетно-теоретический раздел входят следующие главы

Введение

Во введении необходимо рассмотреть:

-     основные задачи, поставленные для разработки дипломного проекта;

-     увязку их с современным развитием науки и техники;

-     актуальность разрабатываемой темы;

-     возможность использования разработанного устройства на
производстве.

5.1 Выбор и обоснование метода построения разрабатываемого устройства

В этой главе следует:

-     описать все методы, по которым может быть построено
разрабатываемое устройство;

-     провести сравнительный анализ выбранных методов;

-     обосновать выбранный метод для построения устройства;

-     указать достоинства и недостатки разрабатываемого устройства.

Если разрабатываемое устройство имеет аналоги, то в этой главе необходимо:

-           обосновать необходимость построения разрабатываемого устройства;

-           провести сравнительный анализ принципов построения с аналогами;

-           обосновать актуальность и необходимость разработки устройства.


5.2 Выбор и обоснование схемы электрической структурной

В этой главе на основании выбранного метода для построения устройства необходимо:

-           разработать схему электрическую структурную проектируемого устройства;

-           перечислить состав и назначение узлов, входящих в устройство.

Глава заканчивается описанием принципа работы устройства по схеме электрической структурной, либо приводится алгоритм работы устройства.

5.3 Выбор и обоснование элементной базы

При выборе элементной базы необходимо:

- описать все возможные серии ИМС, которые применяются для построения схемы электрической принципиальной разрабатываемого устройства;

-           привести обоснование выбора типа ИМС в зависимости от условий эксплуатации;

-            выбрать электрические параметры, необходимые для проведения расчетов потребляемой мощности и времени задержки прохождения сигналов по узлам проектируемого устройства;

-           привести таблицу параметров для выбранных типов ИМС;

-           указать конструктивное исполнение корпусов выбранных ИМС (габаритный чертеж корпуса).

5.4 Синтез 1-2 функциональных узлов

В этой главе производится синтез узлов, которые в выбранной серии ИМС не представлены одним корпусом, например «синтез микропрограммного устройства управления».

В этой главе производится синтез комбинационных схем (КС) либо цифровых автоматов.

5.4.1 Синтез комбинационных схем производится по правилам синтеза КС в несколько этапов:

-           составление таблицы истинности отражающей работу комбинационной схемы;

-           составление совершенной дизъюнктивной нормальной формы (СДНФ) на основании таблицы истинности;

-           составление карт Карно либо Вейче для проведения минимизации СДНФ;

-           начертание схемы электрической функциональной по минимальной СДНФ.

Например.

Построить схему электрическую функциональную логического устройства, заданного таблично:

X3

X2

X1

F(X3X2X1)

0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 0

Составление СДНФ таблично заданной функции:


Минимизация ФАЛ с помощью карт Карно:

1 0 1 1

0 1 0 1

На основании минимизированной ФАЛ строим схему электрическую функциональную

5.4.2 Синтез цифровых автоматов проводится по правилам синтеза автоматов Мили либо Мура в несколько этапов:

-           составление объединенной таблицы переходов и выходов отражающей работу цифрового автомата;

-           составление прикладных карт Карно (для каждого триггера), в каждой клетке которых двух разрядным числом записывается переход данного триггера из предыдущего состояния в последующее состояние при соответствующем наборе состояний;

-           используя характеристическое уравнение, отражающее работу выбранного типа триггера (на котором строится цифровой автомат) производится составление карт Карно для каждого входа каждого триггера;

-           минимизация карт Карно и получение функции входов для каждого триггера;

-           начертание схемы электрической функциональной по минимальным функциям входов.

Например.

Синтезировать автомат Мили, если он задан:

- алфавитом состояний А={a0a1a2a3};

- алфавитом входных сигналов, под воздействием которых автомат последовательно переходит из одного состояния в другое:

Z1=1,0,3,2,1;

Z2=0,2,1,3,0.

Алфавитом выходных сигналов W={W0W1W2}

Автомат формирует на выходе сигнал:

- W0, если автомат переходит из четного состояния при четном Z;

- W2, если автомат переходит из нечетного состояния при нечетном Z;

- 01W1, при остальных вариантах.

1. Составление таблиц переходов и выходов абстрактного автомата:

Таблица переходов.

a0

a1

a2

а3

Z1

a3

a0

a1

а2

Z2

a2

a3

a1

а0

Таблица переходов.

a0

a1

a2

а3

Z1

w1

w2

w1



Z2

w0

w1

w0

w1

Переход от таблицы переходов и выходов абстрактного автомата к таблице переходов и выходов эквивалентного структурного автомата.

Для этого проводим кодирование абстрактных сигналов структурными, если для построения схемы электрической функциональной используют в качестве элемента памяти Т-триггер.


Таблица выходов Т-триггера

Qt

T

Qt+1

0 0 0
0 1 1
1 0 1
1 1 0

Из таблицы видно, что функция выхода Qt+1=1 при переходе триггера из 0 → 1, либо из 1 → 0.

Кодирование таблицы состояний

Т2 Т1

Q2 Q1

А0 → 0 0

А1 → 0 1

А2 → 1 0

А3 → 1 1

На основании данной кодированной таблицы состояний составляем СДНФ для входа Т1



Минимизируем функцию входов при помощи карты Карно для триггера Т1.

Карта Карно



0 1 0 0

1 0 0 1

1 0 0 1
0 1 0 0

Аналогично составляем СДНФ для входа Т2

Минимизируем функцию входов при помощи карты Карно

Карта Карно для триггера Т2:



Кодирование таблицы выходов

 Q2 Q1

W1 → 0 1

W2 → 1 0

W3 → 1 1

На основании кодированной таблицы выходов составляем СДНФ для выхода Т1



Минимизируем функцию выходов при помощи карты Карно

Карта Карно для выхода Y1:

0 1 1 0

 0 0 0 0

1 0 0 1
0 0 0 0

На основании кодированной таблицы выходов составляется

СДНФ для выхода Y2

Y2 = Q2Q1Z2Z1 v Q2Q1Z2Z1 = Q1Z2Z1

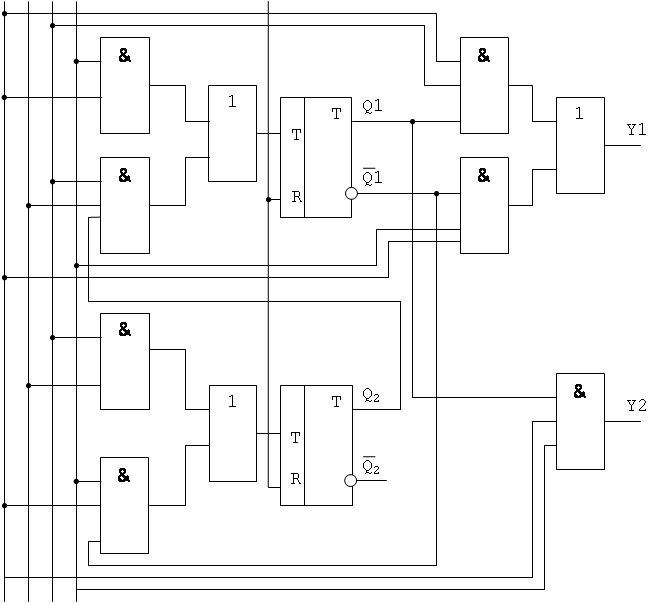

На основании проведенного синтеза строится схема электрическая функциональная цифрового автомата Мили



.


Если для построения устройства выбраны ИМС, выполненные в одном корпусе например «счетчики, дешифраторы и т.д.», то проводится поверочный синтез данного узла.

Глава заканчивается построением схемы электрической функциональной разрабатываемого устройства.


5.5 Выбор и обоснование построения схем контроля основных функциональных узлов

В этой главе производится:

-           выбор и обоснование методов контроля основных функциональных узлов;

-           синтез схем контроля основных функциональных узлов;

-           построение схемы электрической функциональной синтезированных схем контроля.

5.6 Составление схем электрических принципиальных

Производиться на основании составленной схемы электрической функциональной устройства и схем контроля к нему. Приводится описание принципа работы и расчета потребляемой мощности.

На основании составленных схем электрических структурной и функциональной, выбранной элементной базы, составляется схема электрическая принципиальная. Она определяет полный состав элементов и связей между ними, дает полное представление о принципе работы устройства. Эта схема является основной для разработки полного комплекта конструкторской документации.

В этом разделе можно привести описание принципа работы проектируемого устройства по схеме электрической принципиальной.

Расчет потребляемой мощности всеми применяемыми для построения схемы электрической принципиальной ИМС проводить обязательно.

5.7 Расчет надежности

Производится с использованием ПК, в соответствии с методическими указаниями по расчету надежности. Глава заканчивается выводами о возможности повышения надежности разработанного устройства.


6 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

В конструкторско-технологической части пояснительной записки приводится выбор и обоснование конструкции сборочного узла на печатной плате всего устройства или той части устройства, схема которой была подробно разработана и рассчитана в предыдущих разделах пояснительной записки. Приводится описание разработанной конструкции, принятых конструктивно-технологических решений с учетом условий эксплуатации, указываются пути обеспечения технологичности конструкции.

          В технологической части дипломного проекта необходимо:

-           составить схему технологического процесса сборки и монтажа или наладки и контроля;

-            описать технологический процесс по операциям;

-           составить маршрутно-операционные карты на технологический процесс согласно ГОСТ ЕСТД.

Примечание.

Маршрутно-операционные карты включают в СОДЕРЖАНИЕ пояснительной записки.


7 ЭКОНОМИКА И ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА

          Задание по этому разделу дипломного проекта выдается предметной комиссией “Экономика”.

Руководство данным разделом дипломного проекта ведется преподавателями предметной комиссии “Экономика”.


8 МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ УСЛОВИЙ ТРУДА, ЭКОБИОЗАЩИТЕ И ПРОТИВОПОЖАРНОЙ ТЕХНИКЕ

В данном разделе дипломного проекта приводятся:

-           экспертизу на безопасность технологического процесса;

-           экспертизу на безопасность работы с проектируемым устройством;

-           основные мероприятия по обеспечению пожарной безопасности.


ЗАКЛЮЧЕНИЕ

Пояснительная записка заканчивается написанием заключения, в котором:

-           отмечается, как решены в процессе разработки задачи дипломного проекта;

-           указывается, перспективно ли разработанное устройство;

-           указываются пути его совершенствования;


СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

В конце пояснительной записки приводится список используемых источников (приложение Д), который был использован в процессе работы над дипломным проектом.

Список составляется в алфавитном порядке фамилий авторов. В тексте ПЗ ссылки на используемые источники указываются в квадратных скобках. Пример: [1 с 17 – 20].


ГРАФИЧЕСКАЯ ЧАСТЬ ДИПЛОМНОГО ПРОЕКТА

В состав графической документации к дипломному проекту входит:

-           схема электрическая структурная;

-           схема электрическая функциональная;

-           схема электрическая принципиальная;

-           чертеж печатной платы (по схеме электрической принципиальной);

-           сборочный чертеж;

-           плакат технико-экономических показателей.

В дипломное задание включается такой набор чертежей, который наиболее полно характеризует проектируемое изделие и отражает его особенности.

При выполнение практического дипломного проекта, объем графической части составляет два листа формата А1. При выполнении всех видов чертежей применяются основные ГОСТы ЕСКД и ЕСТД (приложение Е).


ОРГАНИЗАЦИЯ И ПРОВЕДЕНИЕ ЗАЩИТЫ

По окончанию работы над дипломным проектом руководитель обязан оценить работу дипломника, написать на бланке (приложение Ж) отзыв о дипломном проекте, в котором указать:

-           актуальность разработки;

-           грамотность изложения;

-           степень самостоятельности выполненной работы;

-            степень теоретической и практической подготовки студента;

-           способность студента проявлять инициативу при решении производственных и конструкторских вопросов.

Руководитель дипломного проекта дает отзыв о проделанной работе (после предъявления пояснительной записки с визой руководителя по экономической части проекта) не позднее, чем за ДВЕ НЕДЕЛИ до начала защиты проекта.

Руководитель дипломного проекта, в отзыве, оценку за выполненный проект не ставит.

После получения отзыва руководителя дипломного проекта получает у председателя цикловой комиссии направление на рецензию.

Задачей рецензента является:

-           оценка дипломного проекта, выполненного дипломником, по пяти бальной системе после тщательного изучения пояснительной записки и графического материала (выполненного в соответствии с заданием);

выявление недочетов, допущенных в проекте, в свете требований к выполнению дипломного проекта.


ПРОВЕРКА ПРЕДСЕДАТЕЛЕМ ЦИКЛОВОЙ КОМИССИИ ДИПЛОМНЫХ ПРОЕКТОВ, НАПРАВЛЕНИЕ НА РЕЦЕНЗИЮ И ЗАПИСЬ НА ЗАЩИТУ НАЧИНАЕТСЯ ЗА 10 ДНЕЙ ДО НАЧАЛА ЗАЩИТЫ.

РАСПИСАНИЕ ПРОВЕДЕНИЯ ЗАЩИТ ВЫВЕШИВАЕТСЯ НА ДВЕРИ «ЛАБОРАНТСКОЙ».

ДЛЯ НАПРАВЛЕНИЯ НА РЕЦЕНЗИЮ ДИПЛОМНИК ДОЛЖЕН ПРЕДСТАВИТЬ:

-           пояснительную записку;

-           комплект (шесть) чертежей;

-           отзыв руководителя дипломного проекта;

-           отзыв руководителя по экономической части.

Перед защитой дипломник получает допуск у Зав. кафедрой 44 Сергеева М.Б., при наличии всех документов:

-           пояснительной записки;

-           комплекта (шесть) чертежей;

-           отзыва руководителя дипломного проекта;

-           отзыва руководителя по экономической части;

-           рецензии на дипломный проект.

Перечень приложений:

- А задание на дипломную работу;

- Б пример оформления текстовых документов;

- В содержание

- Г пример заполнения основной надписи на формате А4;

- Д список использованных источников;

- Е применяемые ГОСТы;

- Ж отзыв руководителя на дипломную работу;

- титульный лист;


ПРИЛОЖЕНИЕ А

УТВЕРЖДАЮ

Зав. кафедрой 44

 д-р техн. наук проф. _____________________________ М.Б. Сергеев


ЗАДАНИЕ

НА ДИПЛОМНОЕ ПРОЕКТИРОВАНИЕ

по специальности 230101

Вычислительные машины, комплексы, системы и сети

Студенту _________________________________________ группы ____

                                         (ФИО)

1. Тема дипломного задания: ___________________________________ __________________________________________________________________

(наименование устройства)

2. Исходные данные на проектирование ___________________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Срок сдачи проекта Задание принял к исполнению

"___" ______________ 200 __ г.             "___" ___________ 200 __ г.


СОДЕРЖАНИЕ ПРОЕКТА

Графические документы

1. __________________________________________________________

2. ___________________________________________________________

3. ___________________________________________________________

4. ___________________________________________________________

5. ___________________________________________________________

6. ___________________________________________________________

Перечень вопросов, подлежащих разработке

Введение ____________________________________________________

1. Расчетно-теоретическая часть ____________________________ ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Конструкторско-технологическая часть ______________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Экономика и организация производства _______________________ ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Мероприятия по обеспечению безопасности условий труда, экобиозащите и противопожарной технике _________________________ ____________________________________________________________________________________________________________________________________

_____________________________________________________________

_____________________________________________________________

5. Выполнение макета _________________________________ Заключение___________________________________________________

Список используемых источников ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

_____________________________________________________________

Задание рассмотрено на заседании предметной (цикловой) комиссии

Председатель ц/к: __________________________________ / /

Протокол № _____ от "___" _____________________ 200 __ г.

Руководитель дипломного проектирования _____________________

                                                            (подпись, фамилия, инициалы)


ПРИЛОЖЕНИЕ В

СОДЕРЖАНИЕ

Введение

Расчётно-теоретическая часть

Обзор методов построения устройств сопряжения

Выбор и обоснование схемы электрической структурной устройства сопряжения видеотерминала

Выбор метода построения аппаратурных средств контроля и диагностики

Выбор и обоснование схемы контроля

Синтез функциональных узлов

Синтез регистра

Синтез дешифратора

Описание схемы электрической функциональной

Выбор элементной базы

Описание схемы электрической принципиальной

Расчёт надёжности

Конструкторско-технологическая часть

Выбор и обоснование конструкции ТЭЗ

Технологический процесс сборки и монтажа ТЭЗ

Экономика и организация производства

Расчёт фонда оплаты труда

Расчёт и анализ себестоимости изделия

Расчёт отпускной цены изделия

Мероприятия по обеспечению безопасных условий труда, экобиозащите и противопожарной технике

Заключение

Список использованных источников

Приложение А УС. Схема электрическая структурная

Приложение Б УС. Схема электрическая функциональная

Приложение В УС. Схема электрическая принципиальная

Приложение Г УС. Чертёж печатной платы

Приложение Д УС. Сборочный чертёж

Приложение Е Спецификация

Приложение Ж Калькуляция себестоимости изделия          4


ПРИЛОЖЕНИЕ Е

Перечень основных ГОСТов ЕСКД и ЕСТД используемых при написании дипломного проекта.

1 ГОСТ 2.105-95 ЕСКД Общие требования к текстовым документам

2 ГОСТ 2.701-84 ЕСКД Схемы. Виды и типы. Общие требования к выполнению

3 ГОСТ 2.702-75 ЕСКД Правила выполнения электрических схем

4 ГОСТ 2.708-81 ЕСКД Правила выполнения электрических схем ЦВТ

5 ГОСТ 2.743-82 ЕСКД Обозначения условные графические в схемах. Элементы цифровой техники

6 ГОСТ 2.004-79 ЕСКД Правила выполнения конструкторских документов на печатающих и графических устройствах вывода ЭВМ

7 ГОСТ 14.002-73 ЕСТПП Основные требования к технологической подготовке производства

8 ГОСТ 14.201-83 ЕСТПП Общие правила обеспечения технологичности конструкций, изделий

9 ГОСТ 3.1102-81 ЕСТД Стадии разработки и виды документов

10 ГОСТ 3.1104-81 ЕСТД Общие требования к формам, бланкам и документам

11 ГОСТ 3.1113-79 ЕСТД Правила оформления документов, применяемых при разработке, внедрении и функционировании технологических процессов


ПРИЛОЖЕНИЕ Д

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1.         Алексеев В.Г., Гриднев В.Н., Нестеров Ю.И. и др. Технология ЭВМ, оборудование и автоматизация. –М.: Высшая школа, 1984

2.         Калабеков Б.А. Цифровые устройства и микропроцессорные системы. – М.: Горячая линия телеком, 2002

3.         Мюллер Скотт. Модернизация и ремонт ПК, 8–е издание.: Пер. с англ. – М.: Издательский дом “Вильямс”, 2002


ПРИЛОЖЕНИЕ Ж

ОТЗЫВ*

руководителя проекта о качестве дипломного проекта студента Государственного Университета Аэрокосмического приборостроения

Институт среднего профессионального образования (колледж)

Фамилия, и., о. студента_______________________________________

Специальность _______________________________________________

Наименование темы дипломного проекта ______________________

_____________________________________________________________

Место работы и должность руководителя проекта _________________

____________________________________________________________

Фамилия, и., о. _______________________________________________

Подпись ___________________ "_____" __________________ 200 ___ г.

С отзывом ознакомлен Зав. кафедрой _______________________

* Давая заключение о качестве дипломного проекта, наряду с характеристикой качества графических работ, связности изложения и грамотности составления объяснительной записки, степени самостоятельности работы студента над проектом и проявленной им инициативы, следует охарактеризовать теоретическую и практическую подготовку студента, выявившуюся способность решать конкретные производственные и конструкторские задачи на базе последних достижений техники и новаторов производства.


© 2011 Рефераты и курсовые работы
