Реферат: Триггеры

Триггеры -это устройства предназначенные для хранения одного разряда информации. Триггеры имеют два устойчивых состояния:

состояние "0"

состояние "1"

Триггер имеет два выхода прямой и инверсный. Состояние триггера определяется по прямому выходу.

RS-триггеры

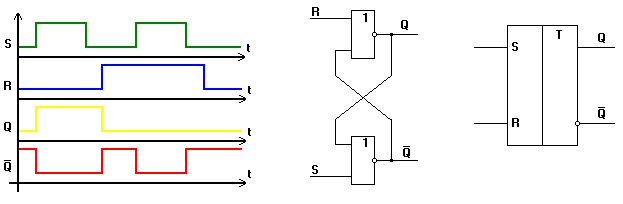

Асинхронный RS-триггер с прямыми входами.

Вход R - это вход установки триггера в состояние логического 0,

вход S - это вход установки триггера в состояние логической 1.

Асинхронным - называется такой триггер, который меняет свое состояние в момент подачи входного сигнала на входы S и R. Активным сигналом для этой схемы является логическая 1. Работа триггера определяется таблицей переходов.

Таблица переходов.

S	R	Qt+1	Примеч.
0	0	Qt	Хранен.
0	1	0	Устан. 0
1	0	1	Устан. 1
1	1	-	Запрет

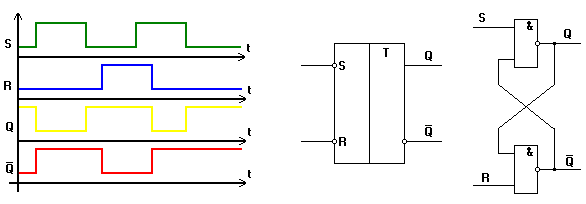

Асинхронный RS-триггер с инверсными входами.

Активным сигналом для этой схемы является логический 0.

Работа триггера определяется таблицей переходов.

Таблица переходов.

	R	Qt+1	Примеч.
0	0	-	Запрет
0	1	1	Устан. 1
1	0	0	Устан. 0
1	1	Qt	Хранен.

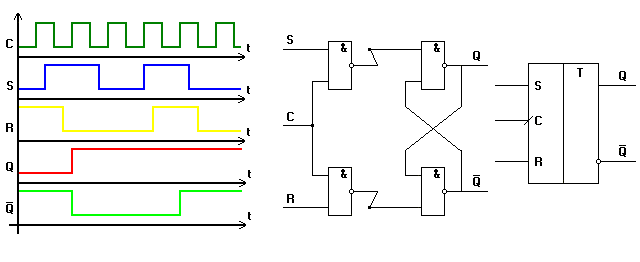

Синхронный RS-триггер

Триггер называется синхронным, если у него помимо информационных входов S и R, существует управляющий вход С. Триггер будет менять свое состояние только при логической 1 на входе С.

Активным сигналом для этой схемы является логическая 1.

Таблица переходов.

С	S	R	Qt+1	Примеч.
0	*	*	Qt	Хранен.
1	0	0	Qt	Хранен.
1	0	1	0	Устан. 0
1	1	0	1	Устан. 1
1	1	1		Запрет

Т-триггеры

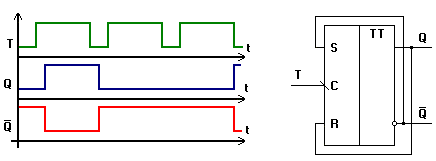

Асинхронный Т-триггер

Это устройство с двумя устойчивыми состояниями и одним информационным входом Т ,такой триггер называется асинхронный

Т-триггер. Т-триггер работает по заднему фронту информационного сигнала. С приходом 1 на вход Т, триггер меняет свое состояние на противоположное.

Таблица переходов.

R	Qt+1	Примеч.
0	Qt	Хранен.
1	Qt	Инверсия

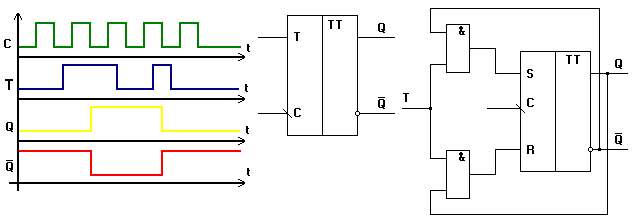

Синхронный Т-триггер

Таблица переходов.

С	Т	Qt+1	Примеч.
0	*	Qt	Хранен.
1	0	Qt	Хранен.
1	1	Qt	Инверсия

D-триггеры

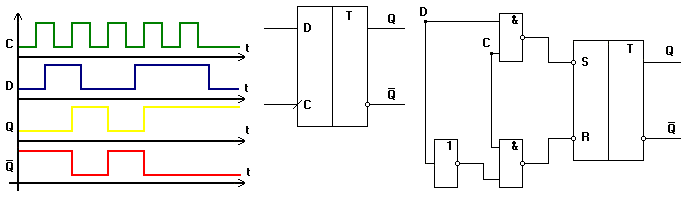

D-триггер

D-триггер (триггер задержки) - это устройство с двумя устойчивыми состояниями, и одним информационным входом.

Таблица переходов.

С	D	Qt+1	Примеч.
0	*	Qt	Хранен.
1	0	0	Устан. 0
1	1	1	Устан. 1

Однотактный синхронный D-триггер с раздельной установкой в 0 и 1.

Таблица переходов.

C	D	S	R	Qt+1	Примеч.
0	*	0	0	-	Запрет
0	*	0	1	1	Устан. 1
0	*	1	0	0	Устан. 0
0	*	1	1	Qt	Хранен.
1	0	*	*	0	Устан. 0
1	1	*	*	1	Устан. 1

JK-триггеры

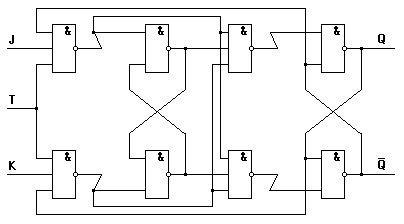

JK-триггер

При подаче переднего фронта импульса на вход С, начинает работать первый синхронный RS-триггер, который построен на элементах 1,2,3,4. Значение на выходе RS-триггера определяется значением на входе Jи K. Второй RS-триггер находится в режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый RS-триггер переходит в режим хранения. Его значение на выходе поступает на второй RS-триггер.

Таблица переходов.

С	J	K	Qt+1	Примеч.
0	*	*	Qt	Хранен.
1	0	0	Qt	Устан. 1
1	1	0	1	Устан. 1
1	0	1	0	Устан. 0
1	1	1	Qt	Инверсия

Универсальный JK-триггер

Универсальный JK-триггер может использоваться как D, T и RS-триггер.

Cинхронный RS-триггер

Асинхронный Т-триггер

Синхронный Т-триггер

Синхронный D-триггер
