Курсовая работа: Проектирование двухэтажного спального корпуса дома отдыха "Меркурий" здания в Омской областиКурсовая работа: Проектирование двухэтажного спального корпуса дома отдыха "Меркурий" здания в Омской областиОмский колледж отраслевых технологий строительства и транспорта Пояснительная записка к курсовому проекту по дисциплине: «Архитектура зданий» Тема Проектирование двухэтажного спального корпуса дома отдыха «Меркурий» здания в Омской области Выполнил: студент группы Гр. 931 Тимофеев В.А. Омск-2009 1.Общая часть 1.1 Исходные данные для проектирования Проект “спального корпуса” санатория “Меркурии” разработан для строительства в Омской области. На основании задания на проектирование чертежи проекта и пояснительная записка выполнены в соответствии с действующими строительными нормами и правилами и государственными стандартами. 1.2 Климатические характеристики района строительства Омская область относится к строительно-климатическому району I В. Расчетная температура воздуха наиболее холодных суток -41ºС. Расчетная температура наиболее холодной пятидневки -37ºС. Расчетная температура внутреннего воздуха +20ºС. Относительная влажность внутреннего воздуха 55%. Влажностный режим помещения - нормальный. Преобладающее направление ветра ЮЗ. Продолжительность отопительного периода 221 суток. Средняя температура отопительного периода -8,4ºС. Глубина сезонного промерзания грунта 2,20 м. Нормативная снеговая нагрузка 70 кг/м². Средняя скорость ветра 5 м/с. Зона влажности района строительства – сухая. 1.3 Геологические данные площадки строительства 1 слой - почвенно-растительный, мощность 0,2-0,5 м 2 слой - суглинок твердый, мощностью 2,5-3,5 м Коэффициент пористости - е=0,55 Удельный вес грунта - γ=18 кН/м³ Показатель текучести - IL=0,30 Модуль деформации - Е=17 МПа Угол внутреннего трения грунта - φn=24º Удельное сцепление грунта - Сn=0,015 МПа 3 слой – супесь твердая, мощностью 3,0-5,0 м Коэффициент пористости - е=0,45 Удельный вес грунта - γ=19,3 кН/м³ Показатель текучести - IL=0,24 Модуль деформации - Е=16 МПа Угол внутреннего трения грунта- φn=30º Удельное сцепление грунта - Сn=0,021 МПа Грунтовые воды скрыты на глубине 3,0м от поверхности земли. По отношению к бетону грунтовые воды агрессией не обладают. Тип режима грунтовых вод - террасовый, характер питания инфильтрационный, в связи, с чем уровень подземных вод подвержен сезонным колебаниям 1.4 Характеристики здания Степень долговечности – III Степень огнестойкости – II Класс здания – III Класс функциональной пожарной опасности – Ф 1.2 2. Генеральный план участка Двухэтажный спальный корпус дома отдыха запроектирован на территории санатория “Меркурий”. Главный фасад здания обращен на березовую рощу. Проектируемый участок свободен от застройки. Рельеф территории застройки ровный, спокойный; площадка для строительства спланирована с уклоном 5% для естественного стока атмосферных осадков. Проектируемый спальный корпус расположен в сложившейся капитальной жилой застройке. Здание размещено с учетом розы ветров, инсоляции и противопожарных требований. Этажность проектируемого здания, конфигурация в плане, архитектурный образ не нарушают общего архитектурно-планировочного решения. На участке запроектировано: площадка для автомобилей на 10 машин со стороны главного фасада. Покрытие проезда и площадок предусмотрено из щебня и песка по уплотненному грунту с верхним слоем из мелкозернистого асфальтобетона. Площадка спального корпуса здания озеленена газонами, клумбами, деревьями, кустарника в виде живой изгороди. Для защиты окружающей среды в проекте предусмотрены: 1. Защита почвы организованным отводом поверхностных вод. 2. Уменьшение пылеобразования применением твердых покрытий на проездах, площадках и устройствах газонов. 3. Объемно-планировочные решения Размер здания в координационных осях 1-4 составляет 22,6м., а ширина в осях А-В составляет 11,1м. Высота этажа составляет 2,8м. максимальная высота здания 10,3м. Лестничные клетки располагается в осях 1-2,3-4 и А-Б, размеры лестничных клеток 2,4×2м. Планировочная система – коридорно-рекреационная. На первом этаже находятся следующие помещения: Комната 1 (1-2,Б-В), комната 2 (2-3,Б-В) комната 3 (2-3,Б-В), комната 4 (2-3,Б-В), комната 5 (2-3,Б-В), комната 6 (2-3,Б-В), санузел (2-3,А-Б), комната 8 (2-3,А-Б), комната 9 (2-3А-Б), комната 10 (2-3 А-Б), санузел(2-3,А-Б), столовая (2-3 А-Б). На втором этаже находятся следующие помещения: Кино зал (1-3,Б-В), комната 15 (2-3,Б-В), комната 16 (2-3,Б-В), комната17 (2-3,Б-В), комната 18 (2-3,Б-В), комната 19 (2-,А-Б), комната 20 (2-3,А-Б), комната 20 (2-3,А-Б), подсобная(2-3,А-Б), Спорт зал (2-3,А-Б), санузел (2-4,Б-В). Каждое помещение в здание основное по функциональному назначению имеет оконный проем, площадь которого соответствует требованиям СНиП, оконный проем служит для освещения в здании естественным светом. 3.1 Технико-экономические показатели по зданию Таблица №1. Т.Э.П. по зданию

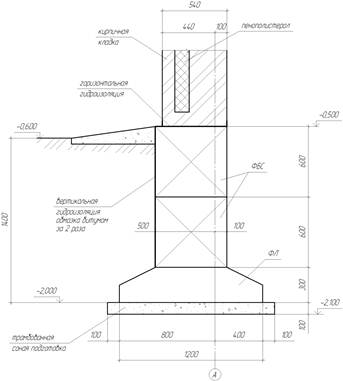

1. Fз=22,60∙11,10=250,86 (м²) 2. Vстр=250,86∙6,9=1730,93 (м³) 3. Fобщ =2∙(22,60∙11,10)=501,72 (м²) 4. Fпол=(12,42*3)+14,26+(10,53*5)+(12,42*3)+(14,26*2)+(10,53*6)+14,26+(16,56*2)+38,42=318,93 (м²) 5. Fнорм=318,93-16,56-16,56 -14,26=271,55 (м²) 6. K1=318,93/501,72=0,64 7. K2=1730,93/501,72=3,45 Сечение фундамента 4. Конструктивное решение 4.1 Конструктивная схема и конструктивные элементы здания Конструктивная система проектируемого здания с продольными несущими стенами. Плиты перекрытия, опираясь на них, образуют жесткий пространственный каркас. Дополнительную пространственную жесткость зданию предают стены лестничной клетки. ФУНДАМЕНТЫ ленточные сборные из железобетонных плит по ГОСТ 13580-68 и бетонных блоков по ГОСТ 13579-78 СТЕНЫ НАРУЖНЫЕ из обыкновенного глиняного кирпича ГОСТ 530-95 с эффектным утеплителем на гибких связях; Утеплитель – пенополистирол λ = 40 кг/м³ СТЕНЫ ВНУТРЕННИЕ из обыкновенного глиняного кирпича ГОСТ 530-90, толщ. 250, 380мм. ПЕРЕГОРОДКИ кирпичные, толщ. 120 мм. ПЕРЕКРЫТИЕ – сборные железобетонные многопустотные плиты по серии 1.141.-3 в. 63.64. ЛЕСТНИЦА из крупноразмерных железобетонных элементов; марши по серии 1.251-3 в.1; площадки по серии 1.252-1 в.1. Ограждение лестниц металлическое с пластиковыми поручнями по серии 1.256-1, высота ограждения 900 мм. КРЫША чердачная скатная по деревянным стропилам. Гидроизоляционный кровельный материл – асбоцементные волнистые листы. ОКНА с тройным остеклением по ГОСТ 16289-86. ДВЕРИ наружные по ГОСТ 24698-81, двери внутренние по ГОСТ 6629-88. СТУПЕНИ по ГОСТ 27171-84. 4.2 Определение глубины заложения фундамента При определении глубины заложения фундамента здания учитываются следующие факторы: 1. конструктивные особенности здания под наружные и внутренние несущие стены за проектирован ленточный фундамент; 2. эксплуатационные здание отапливаемое, инженерно-геологические условия района строительства в Омской области. Подошва фундамента должна обязательно располагаться ниже ввода в здание необходимых инженерных коммуникаций: водопровода, канализации, и тепловых сетей 4.2.1 Определяем нормативную глубину промерзания грунта по формуле (2) СНиП 2.02.0-85* «Основания зданий и сооружений». dfn=d0√Mt, где d0=0,23 – безразмерный коэффициент для грунтов суглинков; Mt – коэффициент равный сумме абсолютных значений среднемесячных температур в данном районе в течение зимнего периода в районе строительства Омской области. Mt=|-19,0|+|-17,6|+|-10,1|+|-8,5|+|-16,0|=71,2 dfn=0,23∙√71,2=0,23*8,4=1,93 4.2.2 Определяем расчетную глубину промерзания грунта по формуле (3) СНиП 2.02.0-83* df=Kh∙dfn Kh=0,7 – коэффициент учитывающий влияние теплового режима здания. df=0,7∙1,93=1,4 м Принимаем глубину заложения фундамента в проекте 1,4 м. 5. Отделка здания 5.1 Внутренняя отделка здания Таблица№4. Ведомость отделки помещений.
Спецификация бетонных и железобетонных элементов
Спецификация деревянных элементов:
Таблица№5. Эксплуатация полов.
6. Технологический расчет ограждающих конструкций Расчетные условия - климатические характеристики района строительства приняты согласно СНиП 23-01-99* «Строительная климатология».
Согласно пункта СНиП 5.3 23-02-2003 «Тепловая защита зданий», приведенное сопротивление теплопередачи ограждающих конструкций, а также окон, следует принимать не менее нормируемых значений, определяемых в зависимости от градуса суток отопительного периода. R0 ≥ Rreg (м²∙С/Вт) Градуса сутки отопительного периода определяем по формуле 2 СНиП 23-02-2003 Dd = (tint-tht)∙Zth Dd = (20+8,4)∙221=6276,4 (ºС∙сут) Согласно таблице 4 СНиП 23-02-2003 1. Rreg =3,74 (м²∙ºС/Вт) - для стен 2. Rreg =3,77(м²∙ºС/Вт) - для окон и балконных дверей 3. Rreg =4,95 (м²∙ºС/Вт) - для чердачных перекрытий 6.1 Теплотехнический расчет стенового ограждения Сечение наружной стены: 1. Кирпич глиняный ГОСТ 530-95. 2. Сибит-блоки 3. Гибкая связь 4. Цементно-песчаный раствор (штукатурка) Приведенное сопротивление теплопередачи стенового ограждения: αint = 8,7 (Вт/м²∙ºС) коэффициент теплоотдачи внутренней поверхности ограждающей конструкции. αext = 23 (Вт/м²∙ºС) - коэффициент теплоотдачи наружной поверхности ограждающей конструкции. Rk – термическое сопротивление ограждающей конструкции б - толщина слоя в м λ – расчетный коэффициент теплопроводности слоя Rk = 2,48 (м²∙ºС/Вт) Rо = 2,99 (м²∙ºС/Вт) Rо - стенового ограждения больше Rreg для стен, то конструкция стенового ограждения запроектирована верно. 6.2 Теплотехнический расчет чердачного перекрытия Сечение чердачного перекрытия: 1.Ж/Б плита 2.Пароизоляция слой рубероида 3.Утеплитель плиты URSA 4. Плита ДВП Rk=0,22/2,04+0,15/0,037+0,02/0,29=4,84 (м²∙ºС/Вт) R0= 1/8,7+4,84+1/12=5,03 (м²∙ºС/Вт) Rо = 5,03 (м²∙ºС/Вт) чердачного перекрытия больше чем Rк=4,84(м²∙ºС/Вт) 6.3 Теплотехнический расчет окон Для окон двухкамерный стеклопакет из стекла с твердым покрытием в ПВХ переплетах принимаемых в курсовом проекте: Rо = 0,6 (м²∙ºС/Вт) ,что более Rreg = 0,55 (м²∙ºС/Вт) Следовательно, принятая в проекте конструкция окон соответствует требованиям СНиП 23-02-2003. Литература 1. СНиП 2.08.02-89* Общественные здания. 2. СНиП 2.09.04-87* Административные и бытовые здания. 3. СНиП 31-01-2003 Здания жилые многоквартирные. 4. СНиП 31-05-2003 Общественные здания административного назначения. 5. СНиП 2.01.07-85 Нагрузки и воздействия. 6. СНиП 2.02.01-83* Основания зданий и сооружений. 7. СНиП 2.03.13-88* Полы. 8. СНиП 23-02-2003 Тепловая защита зданий. 9. СНиП II 26-76 Кровли. 10. СНиП III-10.75 Благоустройство территорий. 11. ГОСТ 21.101-97 С НДС. Основные требования к проектной и рабочей документации. 12. ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей. 13. ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры. 14. ГОСТ 24699-2002 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия. 15. ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия. 16. СНиП 21-01-97 (1999) Пожарная безопасность зданий и сооружений. 17. СНиП 23-01-99* Строительная климатология. 18. СНиП 11-4-79 Естественное и искусственное освещение. 19. СНиП 11-25-80 Деревянные конструкции. 20. ГОСТ Р21.1501-92 Архитектурные решения. Рабочие чертежи. 21. Белоконев Е.Н. Основы архитектуры зданий и сооружений / Белоконев Е.Н., Абуханов А. З. – Ростов на Дону: Феникс. 2005. 22. Брилинг И. С. Справочник по строительному черчению. – М.: Стройидат, 1998. 23. Короев К.И. Строительное черчение и рисование. – М.: Высшая школа, 2002. 24. Маклакова Т.Е. и др. Конструкции гражданских зданий. – М.:Стройиздат, 2004. 25. Маклакова Т.Е., Манасова С.М., П.Тараненко В. Е. Проектирование жилых и общественных зданий ⁄ Маклакова Т.Е., Манасова С.М., П.Тараненко В.Е.: Учебное пособие для вузов. – М.: Высш.шк.. 1998. 26.Методические указания к архитектурно-конструктивному проекту многоэтажного крупнопанельного каркасного здания ⁄ Сост.М.В. Максимова; СибАДИ. - Омск,2003. 27.Сербинович П.П. Архитектура гражданских и промышленных зданий. Т.2.Гражданские здания массового строительства. М.: Высш.шк.2000. 28.Территориальный каталог бетонных и железобетонных конструкций и изделий, изготавливаемых предприятиями стройиндустрии Омской области г. Омска-2004г. 29.Шерешевский И.А. Конструирование гражданских зданий. Учебное пособие для техникумов. - «Архитектура-С»,2005. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
